Scopri la gamma AT7B di Schneider Electric!

SOLUZIONI PER LA MEDIA TENSIONE

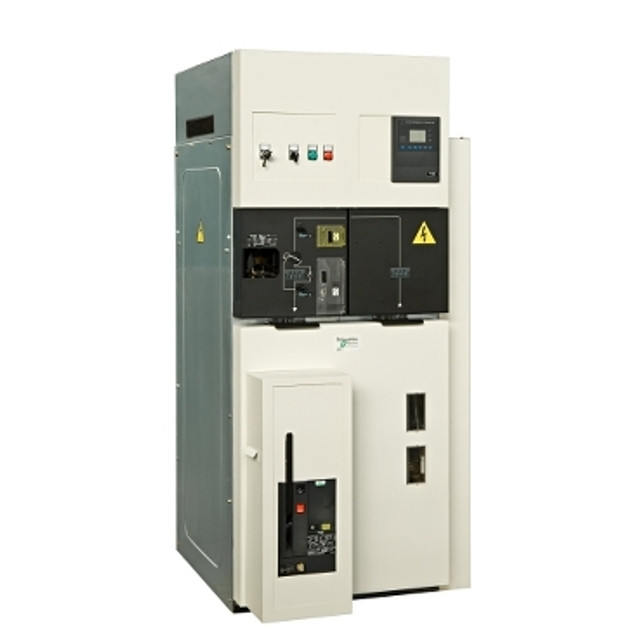

Gamma AT7B

La soluzione MT disponibile dal tuo Distributore.

Unità monoblocco, nata per rispondere all’evoluzione normativa ed alle diverse esigenze applicative, dal terziario alla piccola media industria. Questa unità funzionale unisce alla semplicità di installazione l’innovazione dei sensori di misura multi-range TLP 130.
La gamma AT7B è ideale per progetti di revamping, risulta conforme alle regole tecniche di connessione RTC (CEI 0-16) e presenta cavi MT in uscita dal basso, così da facilitarne il posizionamento in cabine elettriche con impianti esistenti.

Caratteristiche

Fra le caratteristiche tecniche del quadro, con isolamento in aria, troviamo:

-   Tensione isolamento: 24kV
-   Corrente nominale unità funzionale: 630 A
-   Corrente di breve durata: fino a 16 kA
-   Isolamento apparecchiature: SF6

Protezioni Sepam:



  • S20 con bobina di minima tensione
  • S40 per funzione data logger
  • S41 per funzione data logger/minima tensione e 67N
  • Opzione TV fase-terra

Norme e prescrizioni:

Italiane - Europee:

  • CE-EN 62271/100
  • CEI-EN 62271/102
  • CEI-EN 62271/200

Internazionali:

  • IEC 6221/100
  • IEC 6221/102
  • IEC 62271/200


Contattaci per maggiori informazioni!
