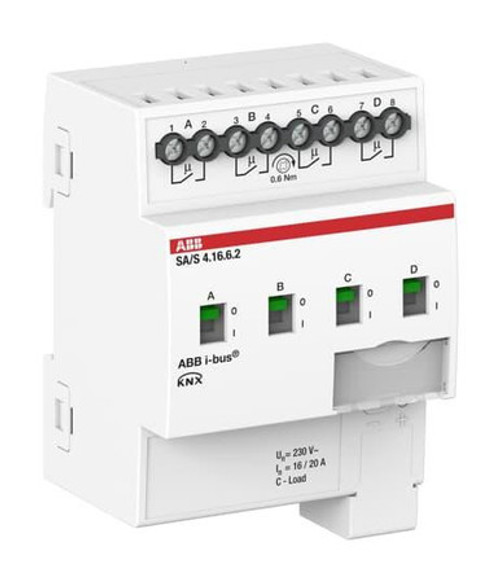

L'attuatore di commutazione utilizza contatti privi di potenziale per commutare 4 carichi elettrici indipendenti tramite ABB i-bus® KNX. Il dispositivo dispone di funzioni energetiche integrate. Queste includono la misurazione indipendente della corrente di carico su ciascuna uscita e un calcolo intuitivo del consumo di potenza ed energia per ciascuna uscita o gruppo di uscite. Grazie a un oggetto di distacco carico integrato, è possibile realizzare facilmente l'integrazione in un sistema di controllo carichi. Il dispositivo offre un funzionamento manuale e la visualizzazione dello stato di commutazione delle uscite. Il dispositivo da 16/20 A, 16 A-AC3 (carico C) è particolarmente adatto per carichi con elevate correnti di spunto, ad esempio lampade a LED o fluorescenti (AX), secondo la norma EN60669.
| corrente di dimensionamento (A) |
20 |
| modulo bus rimovibile |
SI |
| radio bidirezionale |
NO |
| max. corrente di commutazione (A) |
20 |
| accoppiamento bus incluso |
SI |
| potenza d’uscita (mW) |
3680 |
| Max. commutazione del LED di alimentazione (W) |
400 |
| sistema bus LON |
NO |
| sistema bus EIB/KNX |
SI |
| numero max. di uscite di commutazione |
4 |
| min. profondità della presa per apparecchi (mm) |
64.5 |
| tipo di montaggio |
AMD |
| sistema bus Powernet |
NO |
| tensione d’esercizio nominale (V) |
230 |
| altri sistemi bus |
senza |
| larghezza in unità di suddivisione |
4 |
| comando locale/manuale |
SI |
| carico C |
SI |
| varie fasi collegabili |
SI |
| sistema bus radio KNX |
NO |
| grado di protezione (IP) |
IP20 |
| con indicatore a LED |
SI |
| max. potenza di interruzione (VA) |
3680 |
| numero di ingressi digitali |
0 |
| possibilità di ampliamento modulare |
SI |
| sistema bus radio |
NO |
| Famiglia |
| Famiglia Di Sconto Codice |
BLD40A10
|
| Famiglia Di Sconto Descrizione |
SISTEMI KNX MODULARI
|
| Famiglia Statistica Codice |
F010
|
| Famiglia Statistica Descrizione |
SISTEMI EIB
|
| Codici |
| Codice produttore |
ABB2CDG110270R0011
|
| EAN Code |
4016779066419
|
