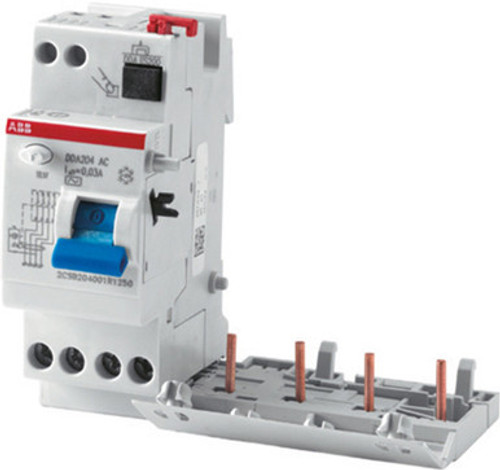

I blocchi differenziali DDA 200 sono accoppiabili agli interruttori magnetotermici delle serie S 200 L, S 200, S 200 M, S 200 P per realizzare la funzione di protezione differenziale magnetotermica. È possibile accoppiare il DDA 200 con gli interruttori solo magnetici della serie M 200, in questo caso per la protezione contro le correnti di sovraccarico occorre predisporre una protezione di tipo termica aggiuntiva.
| sezione conduttore collegabile unifilare (mm²) |
25-25 |
| temperatura ambiente durante il funzionamento (°C) |
-25-55 |
| corrente di guasto nominale regolabile |
NO |
| numero di poli |
4 |
| protezione da scatto intempestivo |
NO |
| sezione conduttore collegabile multifilare (mm²) |
25-25 |
| tensione nominale (kV) |
230-400 |
| tempo di ritardo regolabile |
NO |
| corrente nominale (A) |
63 |
| grado di protezione (IP) |
IP2X |
| corrente di guasto nominale (A) |
0.03-0.03 |
| con dispositivo di bloccaggio |
SI |
| tipo di corrente di guasto |
A |
| tensione di isolamento nominale Ui (V) |
500 |
| frequenza |
50/60 Hz |
| Famiglia |
| Famiglia Di Sconto Codice |
BLD20A20
|
| Famiglia Di Sconto Descrizione |
INTERRUTTORI MODULARI DIFFERENZIALI F200, DDA200, DS200
|
| Famiglia Statistica Codice |
B180
|
| Famiglia Statistica Descrizione |
BLOCCHI DIFFERENZIALI QUADRIPOLARI DDA204
|
| Codici |
| Codice produttore |
B427982
|
| EAN Code |
8012542798200
|
| Gestione |
| Validità listino |
01/01/2024
|
