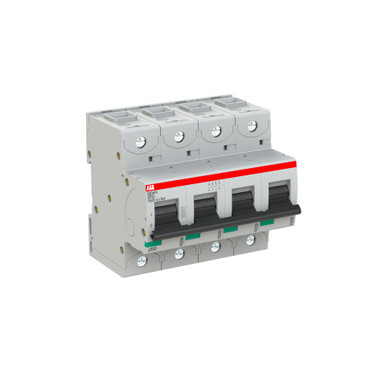

Gli interruttori magnetotermici S800 PV-SP sono particolarmente idonei alla protezione di impianti fotovoltaici con stringhe in parallelo.Sono interruttori magnetotermici dedicati per circuiti in corrente continua ad elevata tensione fino a 1500Vdc , correnti fino a 125A e potere di interruzione di 5kA. tutti gli interruttori sono conformi alla norma CEI-EN 60947-2 consentendone l'uso nelle applicazioni industriali.
| corrente di dimensionamento (A) |
20 |
| conduttore neutro a connessione |
NO |
| classe di limitazione energetica |
3 |
| tensione di isolamento nominale Ui (V) |
1500 |
| profondità di incasso (mm) |
111 |
| sezione conduttore collegabile multifilare (mm²) |
0-70 |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA) |
5 |
| sezione conduttore collegabile unifilare (mm²) |
0-50 |
| grado di protezione (IP) |
IP20 |
| potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA) |
5 |
| categoria di sovratensione |
3 |
| potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA) |
5 |
| tensione di dimensionamento (kV) |
1500 |
| numero di poli (totale) |
4 |
| adatto per installazione a incasso |
NO |
| grado di inquinamento |
2 |
| larghezza in unità di suddivisione |
4 |
| potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA) |
5 |
| caratteristica di intervento |
B |
| numero di poli protetti |
4 |
| frequenza (GHz) |
0-0 |
| tipo di tensione |
DC |
| dispositivi supplementari possibili |
NO |
| temperatura ambiente durante il funzionamento (°C) |
-25-60 |
| Famiglia |
| Famiglia Di Sconto Codice |
MCH50C10
|
| Famiglia Di Sconto Descrizione |
INTERRUTTORI MAGNETOTERMICI PER FOTOVOLTAICO S800 PV
|
| Famiglia Statistica Codice |
A240
|
| Famiglia Statistica Descrizione |
AUTOMATICI S800PV-S
|
| Codici |
| Codice produttore |
S804PVSP20
|
| EAN Code |
7612271471750
|
| Gestione |
| Validità listino |
01/01/2024
|
