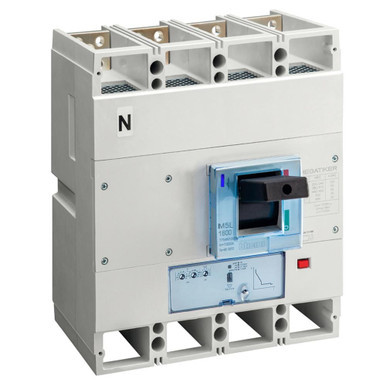

M5 1600L - interruttore scatolato MEGATIKER elettronico (Li) 4P - In=1000A - Icu=100kA - Ue= 690Vac - regolazione: Ir= 0.4-1In (overload) - Isd= 1.5-10In (cortocircuito)
interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A) | 10000-600 |
azionamento a motore opzionale | SI |
azionamento a motore integrato | NO |
tipo di collegamento circuito elettrico principale | raccordo a vite |
interv. regolaz. sganciatore di sovraccarico (A) | 400-1000 |
con sganciatore di minima tensione | SI |
tipologia costruttiva dell'apparecchio | apparecchio da incasso, tecnica a installazione fissa |
segnalatore di intervento presente | SI |
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA) | 100 |
numero di contatti ausiliari, contatti di riposo | 3 |
corrente nominale permanente Iu (A) | 1000 |
grado di protezione (IP) | IP30 |
esecuzione dell’elemento di azionamento | manetta |
numero di poli | 4 |
interv. regolaz. sganciatore di sovraccarico (A) | 400-1000 |
interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A) | 10000-600 |
posiz. del collegam. per circuito elettrico principale | davanti |
numero di contatti ausiliari, invertitori | 3 |
interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 15000-15000 |
protezione dalle dispersioni a terra integrata | NO |
adatto per montaggio su guida a cappello | NO |
Famiglia | |
---|---|
Famiglia Di Sconto Codice | IND5 |
Famiglia Di Sconto Descrizione | INTERRUTTORI DI POTENZA MEGATIKER+CARPENTERIE MAS |
Famiglia Statistica Codice | IND.-112-7-120 |
Famiglia Statistica Descrizione | SISTEMA QUADRO - MEGATIKER M5 |
Codici | |
Codice produttore | T754L1000EB |
EAN Code | 8005543544457 |
Gestione | |
Validità listino | 01/01/2024 |
