Questi capicorda sono particolarmente indicati per essere utilizzati con conduttori in rame flessibilissimi per cavi unipolari e multipolari classi 5 e 6, secondo CEI 20-29, come quelli che equipaggiano, ad esempio, le saldatrici o le installazioni mobili in generale, vedi tabella:
CLASSE 5
| Resistenza massima del conduttore a 20 °C | |||
| Sezione nominale mm2 | Diametro massimo dei fili mm | Fili nudi [Ohm/km] | Fili rivestiti [Ohm/km] |
| 0,5 | 0,21 | 39 | 40,1 |
| 0,75 | 0,21 | 26 | 26,7 |
| 1 | 0,21 | 19,5 | 20 |
| 1,5 | 0,26 | 13,3 | 13,7 |
| 2,5 | 0,26 | 7,98 | 8,21 |
| 4 | 0,31 | 4,95 | 5,09 |
| 6 | 0,31 | 3,3 | 3,39 |
| 10 | 0,41 | 1,91 | 1,95 |
| 16 | 0,41 | 1,21 | 1,24 |
| 25 | 0,41 | 0,78 | 0,795 |
| 35 | 0,41 | 0,554 | 0,565 |
| 50 | 0,41 | 0,386 | 0,393 |
| 70 | 0,51 | 0,272 | 0,277 |
| 95 | 0,51 | 0,206 | 0,21 |
| 120 | 0,51 | 0,161 | 0,164 |
| 150 | 0,51 | 0,129 | 0,132 |
| 185 | 0,51 | 0,106 | 0,108 |
| 240 | 0,51 | 0,08 | 0,081 |
| 300 | 0,51 | 0,064 | 0,065 |
| 400 | 0,51 | 0,048 | 0,049 |
| 500 | 0,61 | 0,038 | 0,039 |
| 630 | 0,61 | 0,028 | 0,029 |
CLASSE 6
| Resistenza massima del conduttore a 20 °C | |||
| Sezione nominale mm2 | Diametro massimo dei fili mm | Fili nudi [Ohm/km] | Fili rivestiti [Ohm/km] |
| 0,5 | 0,16 | 39 | 40,1 |
| 0,75 | 0,16 | 26 | 26,7 |
| 1 | 0,16 | 19,5 | 20 |
| 1,5 | 0,16 | 13,3 | 13,7 |
| 2,5 | 0,16 | 7,98 | 8,21 |
| 4 | 0,16 | 4,95 | 5,09 |
| 6 | 0,21 | 3,3 | 3,39 |
| 10 | 0,21 | 1,91 | 1,95 |
| 16 | 0,21 | 1,21 | 1,24 |
| 25 | 0,21 | 0,78 | 0,795 |
| 35 | 0,21 | 0,554 | 0,565 |
| 50 | 0,31 | 0,386 | 0,393 |
| 70 | 0,31 | 0,272 | 0,277 |
| 95 | 0,31 | 0,206 | 0,21 |
| 120 | 0,31 | 0,161 | 0,164 |
| 150 | 0,31 | 0,129 | 0,132 |
| 185 | 0,41 | 0,106 | 0,108 |
| 240 | 0,41 | 0,08 | 0,081 |
| 300 | 0,41 | 0,064 | 0,065 |

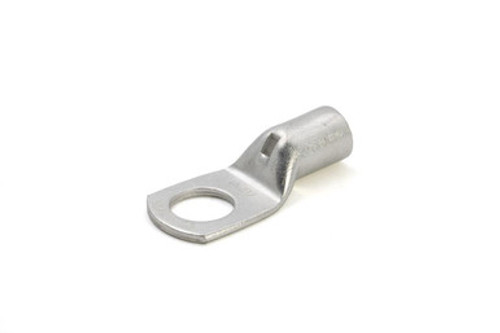

Sono ricavati da tubo di rame elettrolitico Cu-OF CW008A secondo UNI EN 13600 di sezione tale da garantire sia una buona connessione elettrica che un’adeguata resistenza meccanica alla trazione; sono ricotti e protetti superficialmente mediante stagnatura elettrolitica.
Il colletto è provvisto di smusso e foro d’ispezione per una facile e corretta introduzione del conduttore.
| Diametro vite (mm) | 16 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 25 |
| Quantita Multipla di Vendita | 25 |
| Famiglia | |
| Famiglia Di Sconto Codice | CONNETTORI |
| Famiglia Statistica Codice | 5 |
| Codici | |
| Codice produttore | A17-M16 |
| EAN Code | 8016692039121 |
| Gestione | |
| Validità listino | 2022/07/01 00:00:00 |
