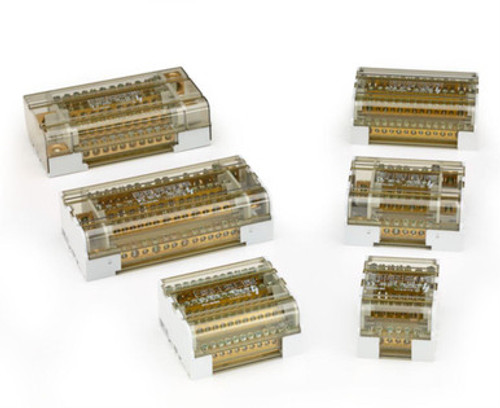

I ripartitori tetrapolari della serie DB/4 da 40, 100, 125 e 160 A con 6, 11, 13 e 14 uscite sono la scelta ideale per realizzare in modo ordinato ed omogeneo il cablaggio di quadri di comando e di distribuzione.
Sono progettati per garantire una tensione nominale, a seconda del modello, di 500 V e 690 V. Sono protetti da una solida custodia di policarbonato con elementi in PA 6.6 e hanno un pratico aggancio per guida DIN da 35 mm e, in alternativa, viti per fissaggio su pannello.
Questi ripartitori sono dotati di morsetti a serraggio diretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di ottone per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
Sono progettati per garantire una tensione nominale, a seconda del modello, di 500 V e 690 V. Sono protetti da una solida custodia di policarbonato con elementi in PA 6.6 e hanno un pratico aggancio per guida DIN da 35 mm e, in alternativa, viti per fissaggio su pannello.
Questi ripartitori sono dotati di morsetti a serraggio diretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di ottone per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
| esecuzione collegamento elettrico 1 | Screw connection |
| esecuzione collegamento elettrico 2 | Screw connection |
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) | 10.00 |
| trasparente | SI |
| temperatura d’esercizio (°C) | 40.00 |
| posizione di collegamento | Obliquo |
| piastra di chiusura necessaria | NO |
| tensione di dimensionamento (kV) | 400.00 |
| sezione conduttore collegabile multifilare (mm²) | 10.00 |
| materiale del corpo isolante | Thermoplastic |
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) | 10.00 |
| tipo di montaggio | Guida DIN (top hat rail) 35 mm |
| lunghezza (cm) | 90.00 |
| corrente nominale In (A) | 125.00 |
| numero di poli | 4 |
| sezione conduttore collegabile unifilare (mm²) | 10.00 |
| classe di infiammabilità del materiale isolante secondo UL 94 | V0 |
| numero di punti di fissaggio per ogni polo | 9 |
| esecuzione antideflagrante 'Ex e' | NO |
| larghezza/dimensione modulare (mm) | 100.00 |
| colore | Other |
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | CONNETTORI |
| Famiglia Di Sconto Descrizione | CONNETTORI ( CAPICORDA - GIUNTI - MORSETTI/MORSETTIERE - TUBETTI ) |
| Famiglia Statistica Codice | 3622 |
| Famiglia Statistica Descrizione | RIPARTITORI MULTIPOLARI |
| Codici | |
| Codice produttore | CEMDB125-10/4C |
| EAN Code | 8051316026224 |
| Gestione | |
| Validità listino | 01/01/2025 |
