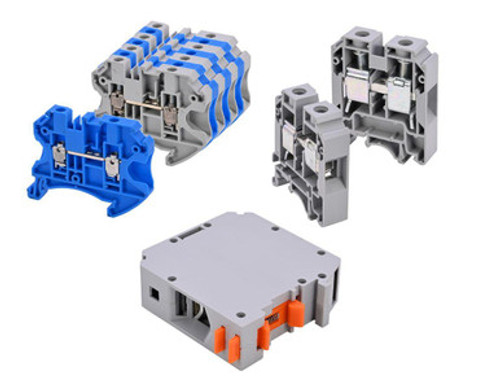

I morsetti componibili della serie TBS per conduttori con spessore da 0,2 mm2 a 120 mm2 sono la scelta ideale per applicazioni come circuiti passanti, illuminazione, quadri, impianti e distribuzione elettrica civile e industriale. Sono progettati per garantire una tensione nominale fino a 1000 V, secondo norma IEC 60947-7-1. Sono costituiti da un solido corpo di PA 6.6 dotato di pratico sistema di aggancio per guide DIN universali.
Lo speciale design della base di aggancio permette di montare e smontare i singoli morsetti lungo la guida DIN in modo rapido e sicuro, riducendo notevolmente i tempi di lavoro.
Disponibili nei colori grigio e blu, i morsetti con serraggio a vite sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di CRCA per assicurare una connessione stabile ed efficace.
Lo speciale design della base di aggancio permette di montare e smontare i singoli morsetti lungo la guida DIN in modo rapido e sicuro, riducendo notevolmente i tempi di lavoro.
Disponibili nei colori grigio e blu, i morsetti con serraggio a vite sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di CRCA per assicurare una connessione stabile ed efficace.
| temperatura d’esercizio (°C) | -60.00 |
| sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²) | 6.00 |
| lunghezza (cm) | 44.50 |
| posizione di collegamento | Sideways |
| larghezza/dimensione modulare (mm) | 12.00 |
| materiale del corpo isolante | Thermoplastic |
| sezione conduttore collegabile multifilare (mm²) | 6.00 |
| piastra di chiusura necessaria | SI |
| colore | Blue |
| numero di punti di fissaggio per ogni piano | 2 |
| classe di infiammabilità del materiale isolante secondo UL 94 | V2 |
| numero di piani | 1 |
| piani interni esclusi con ponte | NO |
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) | 6.00 |
| corrente nominale In (A) | 76.00 |
| esecuzione collegamento elettrico 2 | Screw connection |
| tipo di montaggio | Guida DIN (top hat rail) 35 mm |
| tensione di dimensionamento (kV) | 1.00 |
| esecuzione collegamento elettrico 1 | Screw connection |
| esecuzione antideflagrante 'Ex e' | NO |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 50 |
| Quantita Multipla di Vendita | 50 |
| Famiglia | |
| Famiglia Di Sconto Codice | CONNETTORI |
| Famiglia Di Sconto Descrizione | CONNETTORI ( CAPICORDA - GIUNTI - MORSETTI/MORSETTIERE - TUBETTI ) |
| Famiglia Statistica Codice | 3631 |
| Famiglia Statistica Descrizione | MORSETTI T-BLOCKS A VITE |
| Codici | |
| Codice produttore | TBS16-BU |
| EAN Code | 8051316112552 |
| Gestione | |
| Validità listino | 01/01/2025 |
