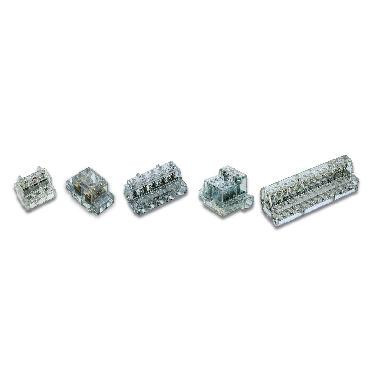

Le morsettiere unipolari della serie Z16 di collegamento e derivazione a 3, 4, 5, 8 e 12 vie per conduttori da 16 mm2 sono la scelta ideale per applicazioni di distribuzione fase/terra in impianti elettrici civili ed industriali. Sono progettate per garantire una tensione nominale di 450 V e una protezione IP20. Sono protette da una solida custodia di policarbonato.
I morsetti a serraggio indiretto sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di rame elettrolitico e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace. Questi morsetti hanno estremità inferiori sagomate per chiudere in sicurezza eventuali ingressi inutilizzati.
I morsetti a serraggio indiretto sono dotati di fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di rame elettrolitico e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace. Questi morsetti hanno estremità inferiori sagomate per chiudere in sicurezza eventuali ingressi inutilizzati.
| trasparente | SI |
| numero di poli | 1 |
| esecuzione antideflagrante 'Ex e' | NO |
| piastra di chiusura necessaria | NO |
| materiale del corpo isolante | Thermoplastic |
| sezione conduttore collegabile unifilare (mm²) | 6.00 |
| temperatura d’esercizio (°C) | -30.00 |
| lunghezza (cm) | 50.00 |
| tensione di dimensionamento (kV) | 450.00 |
| esecuzione collegamento elettrico 1 | Screw connection |
| larghezza/dimensione modulare (mm) | 104.50 |
| classe di infiammabilità del materiale isolante secondo UL 94 | V0 |
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) | 6.00 |
| numero di punti di fissaggio per ogni polo | 12 |
| sezione conduttore collegabile multifilare (mm²) | 6.00 |
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | CONNETTORI |
| Famiglia Di Sconto Descrizione | CONNETTORI ( CAPICORDA - GIUNTI - MORSETTI/MORSETTIERE - TUBETTI ) |
| Famiglia Statistica Codice | 3612 |
| Famiglia Statistica Descrizione | MORSETTIERE SERIE ZPIù |
| Codici | |
| Codice produttore | Z16-12 |
| EAN Code | 8016692133065 |
| Gestione | |
| Validità listino | 01/01/2025 |
