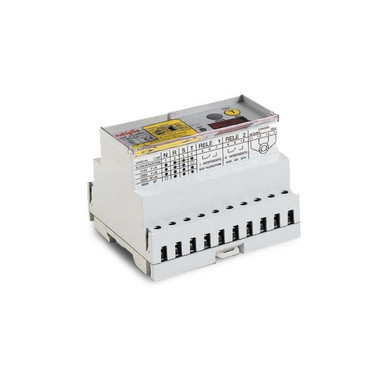

CRD23/DIN RELE DIFFEREN

CON081183006

CONCHIGLIA

Caratteristiche generali - Oltre a garantire la protezione differenziale secondo le normative vigenti, il relè polivalente CRD 23/DIN evita il rischio di disattivare permanentemente gli impianti nei casi di scatti intempestivi (guasti transitori). Questi, originati da sovratensioni rapide indotte pe… Leggi la descrizione completa
Da ordinare
Caratteristiche generali - Oltre a garantire la protezione differenziale secondo le normative vigenti, il relè polivalente CRD 23/DIN evita il rischio di disattivare permanentemente gli impianti nei casi di scatti intempestivi (guasti transitori). Questi, originati da sovratensioni rapide indotte per fulminazione, aumentano la normale dispersione esistente negli impianti. Il relè fornisce requisiti di sicurezza, mantenendo in attività gli impianti d’illuminazione e/o segnalazione nelle condizioni atmosferiche in cui gli stessi sono indispensabili, e di razionalità evitando interventi superflui di manutenzione per guasti che per la loro natura transitoria non sono più identificabili. In caso di dispersione superiore al livello di taratura, il CRD 23/DIN interviene sul teleruttore di linea (contatto in scambio)e dopo il tempo di ripristino selezionato (1÷15 min.) effettua un test per riattivare l’impianto. In presenza di guasti permanenti dopo 3 tentativi di ripristino esclude definitivamente l’impianto attraverso lo sgancio dell’interruttore generale (contatto in scambio). Tutte queste operazioni vengono comunque effettuate nei tempi e secondo le modalità previste dalle vigenti norme CEI 64-8 - CEI EN 61008-1. Per queste particolari caratteristiche il relè CRD 23/DIN è particolarmente indicato in impianti non presidiati la cui disattivazione per guasti transitori può determinare situazioni di pericolo.
tensione di commutazione nominale (A) 250
soglia d’intervento intensità di corrente 2 (mA) 1000
alimentazione elettrica esterna necessaria SI
funzione per reti a corrente alternata
tipo di tensione di alimentazione AC
numero di contatti di riposo 2
soglia d’intervento intensità di corrente 1 (mA) 10
tensione d’esercizio per AC 50 Hz (V) 110
tensione d’esercizio per AC 60 Hz (V) 110
numero di contatti invertitori 2
numero di contatti di chiusura 2
altezza (mm) 90
larghezza (mm) 105
max. ritardo all’eccitazione ammesso (s) 5
con morsetti amovibili NO
visualizzazione della corrente differenziale SI
tensione di alimentazione per AC 60 Hz (V) 110
salvataggio errori possibile SI
esecuzione del collegamento elettrico raccordo a vite
tipo di tensione d’esercizio AC
intervallo di misura corrente (A) 10
profondità (mm) 74
frequenza d’esercizio nominale (Hz) 50
tensione di alimentazione per AC 50 Hz (V) 110
Famiglia
Famiglia Di Sconto Codice SM00
Famiglia Di Sconto Descrizione Materiali Illuminazione Pubblica
Famiglia Statistica Codice M9C
Famiglia Statistica Descrizione SPC-MAT. VARI IP.
Codici
Codice produttore 081183006
EAN Code 8054684014329
Gestione
Validità listino 01/04/2025
