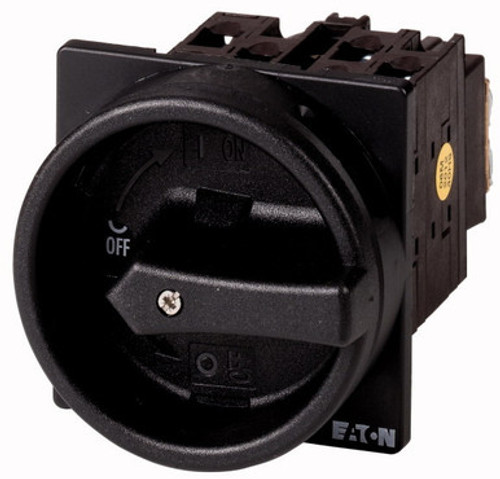

Interruttore generale, Assortimento: Interruttori generali, Interruttori di manutenzione, Interruttori di riparazione, Rilevatore tipo: T0, Funzione di arresto: Funzione di arresto, con maniglia rotativa nera e corona di blocco, A 3 poli, Lucchettabilità: lucchettabile in posizione 0, Grado di protezione: Frontale IP65, Forma costruttiva: da incasso, Angolo di manovra: 90 °, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW, Corrente nominale ininterrotta: Iu = 20 A, 2 Unità costruttiva/e, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatori di potenza secondo IEC/EN 60947-3
| corrente nominale permanente per AC-21, 400 V (A) |
20-20-20 |
| potenza d’esercizio nominale per AC-23, 400V (kW) |
5.5-5.5-5.5 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) |
5.5-5.5-5.5 |
| tipo di collegamento circuito elettrico principale |
Schraubanschluss-Screw connection-Raccordo a vite-Schraubanschluss-Screw connection-Raccordo a vite-Schraubanschluss-Screw connection-Raccordo a vite |
| potenza di interruzione a 400 V (kW) |
5.5-5.5-5.5 |
| corrente nominale permanente Iu (A) |
20-20-20 |
| profondità (mm) |
111-111-111 |
| esecuzione come invertitore |
false-false-false |
| grado di protezione (IP), lato frontale |
IP65-IP65-IP65-IP65-IP65-IP65-IP65-IP65-IP65 |
| tensione d’esercizio nominale (V) |
690-690-690 |
| numero di contatti ausiliari, contatti di riposo |
0-0-0 |
| azionamento a motore opzionale |
false-false-false |
| adatto per fissaggio a terra |
false-false-false |
| esecuzione come interruttore di sicurezza |
false-false-false |
| larghezza (mm) |
65-65-65 |
| azionamento a motore integrato |
false-false-false |
| adatto per montaggio distributore |
false-false-false |
| adatto per fissaggio frontale a 4 fori |
false-false-false |
| numero di contatti ausiliari, contatti di chiusura |
0-0-0 |
| altezza (mm) |
74-74-74 |
| adatto per fissaggio frontale centrale |
true-true-true |
| colore dell’elemento di azionamento |
schwarz-Black-Nero-schwarz-Black-Nero-schwarz-Black-Nero |
| tipologia costruttiva dell'apparecchio |
Einbaugerät Festeinbautechnik-Built-in device fixed built-in technique-Apparecchio da incasso, tecnica a installazione fissa-Einbaugerät Festeinbautechnik-Built-in device fixed built-in technique-Apparecchio da incasso, tecnica a installazi |
| numero di poli |
3-3-3 |
| sganciatore di tensione opzionale |
false-false-false |
| esecuz. come interruttore di manutenzione/riparazione |
true-true-true |
| esecuzione come interruttore principale |
true-true-true |
| esecuzione dell’elemento di azionamento |
Türkupplungsdrehantrieb-Door coupling rotary drive-Azionamento rotativo di accoppiamento porta-Türkupplungsdrehantrieb-Door coupling rotary drive-Azionamento rotativo di accoppiamento porta-Türkupplungsdrehantrieb-Door coupling rotary drive |
| resistenza a corrente di breve durata Icw (kA) |
0.32-0.32-0.32 |
| numero di contatti ausiliari, invertitori |
0-0-0 |
| max. tensione d’esercizio nominale Ue per AC (V) |
690-690-690 |
| bloccabile |
true-true-true |
| tipo di protezione (NEMA) |
12-12-12-12-12-12-12-12-12 |
| esecuzione come dispositivo di arresto d’emergenza |
false-false-false |
| adatto per costruzione intermedia |
false-false-false |
| corrente di corto circuito nominale condizionale Iq (kA) |
6-6-6 |
| numero di interruttori |
1-1-1 |
| Famiglia |
| Famiglia Di Sconto Codice |
1A4
|
| Famiglia Di Sconto Descrizione |
INTERRUTTORI ROTATIVI P, T
|
| Famiglia Statistica Codice |
1A4
|
| Famiglia Statistica Descrizione |
INTERRUTTORI ROTATIVI P, T
|
| Codici |
| Codice produttore |
041246
|
| EAN Code |
4015080412465
|
