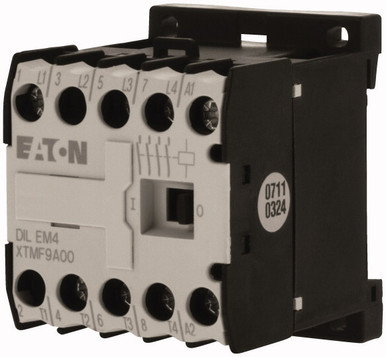

Contattore di potenza, Applicazione: Contattore miniaturizzato per motori e carichi ohmici, Contattori di potenza DILEM, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Poli: A 4 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 9 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 22 A, in custodia: Ith= 16 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 60 A, in custodia: Ith= 50 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, utilizzo con: …DILEM, …DILE, Tipo di corrente AC/DC: Comando in corrente alternata
| tensione d’esercizio per AC 60 Hz (V) |
24-24-24 |
| tens. alimentaz. pilota nominale Us AC 60 Hz (V) |
240-240-240 |
| corrente d’eserc. nominale Ie per AC-3, 400 V (A) |
9-9-9 |
| altezza (mm) |
58-58-58 |
| potenza di esercizio nominale NEMA (kW) |
3.7-3.7-3.7 |
| potenza d’eserc. nominale Ie per AC-4, 400 V (kW) |
3-3-3 |
| num. di contatti di chiusura, contatti principali |
4-4-4 |
| adatto per installazione in serie |
false-false-false |
| tensione d’esercizio per AC 50 Hz (V) |
24-24-24 |
| numero di contatti ausiliari, contatti di chiusura |
0-0-0 |
| tipo di collegamento circuito elettrico principale |
Schraubanschluss-Screw connection-Raccordo a vite-Schraubanschluss-Screw connection-Raccordo a vite-Schraubanschluss-Screw connection-Raccordo a vite |
| profondità (mm) |
52-52-52 |
| tens. alimentaz. pilota nominale Us DC (V) |
0-0-0 |
| corrente d’eserc. nominale Ie per AC-4, 400 V (A) |
6.6-6.6-6.6 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) |
4-4-4 |
| num. di contatti di apertura, contatti principali |
0-0-0 |
| corrente d’eserc. nominale Ie per AC-1, 400 V (A) |
22-22-22 |
| tipo di tensione per l’azionamento |
AC-AC-AC-AC-AC-AC-AC-AC-AC |
| tens. alimentaz. pilota nominale Us AC 50 Hz (V) |
230-230-230 |
| numero di contatti ausiliari, contatti di riposo |
0-0-0 |
| larghezza (mm) |
45-45-45 |
| Famiglia |
| Famiglia Di Sconto Codice |
1A7
|
| Famiglia Di Sconto Descrizione |
CONTATTORI, RELE' TERMICI, RELE' DI SICUREZZA
|
| Famiglia Statistica Codice |
1A7
|
| Famiglia Statistica Descrizione |
CONTATTORI, RELE' TERMICI, RELE' DI SICUREZZA
|
| Codici |
| Codice produttore |
051804
|
| EAN Code |
4015080518044
|
| Gestione |
| Validità listino |
16/12/2024
|
