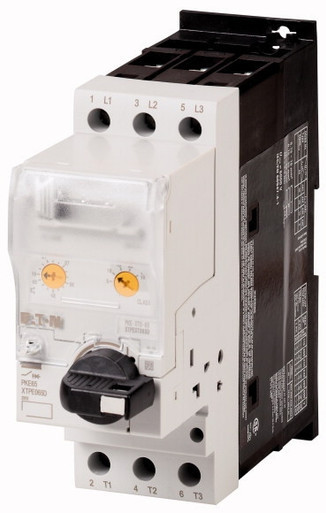

Dispositivo completo per interruttore di protezione del motore (dispositivo di base e unità di controllo elettronico) in conformità allo standard IEC60947-4-1, protezione elettronica universale contro i sovraccarichi (4:1), protezione contro guasti di fase e squilibri, classe di apertura regolabile, potere di apertura elevato sotto corto circuito, bloccabile in posizione 0 (Off). Adattamento flessibile della gamma di corrente del circuito di protezione del motore tramite unità di rilascio elettroniche intercambiabili. Espandibile con contatto ausiliario, rilascio di tensione, maniglie bloccoporta del limitatore di corrente., Certificazione ATEX
| larghezza (mm) | 55 |
| altezza (mm) | 162 |
| profondità (mm) | 198 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 30 |
| con interruttore ausiliario integrato | NO |
| corrente nominale permanente Iu (A) | 65 |
| con sganciatore di minima tensione integrato | NO |
| numero di poli | 3 |
| tensione d’esercizio nominale (V) | 690 |
| interv. regolaz. sganciatore di sovraccarico (A) | 16 |
| potenza dissipata (W) | 21.6 |
| grado di protezione (IP) | IP20 |
| con protezione termica | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione dell’elemento di azionamento | Manopola |
| tecnica di intervento | Elettronico |
| potenza d’esercizio nominale per AC-3, 230 V (kW) | 18.5 |
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) | 50 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 1008 |
| sensibile a guasto di fase | SI |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
Istruzioni per l'uso - EAO158248
Istruzioni di montaggio - EAO158248
Istruzioni di montaggio - EAO158248
Declaration DOC CE (Declaration of conformity CE) - EAO158248
Declaration DOC CE (Declaration of conformity CE) - EAO158248
Istruzioni di montaggio - EAO158248
Istruzioni di montaggio - EAO158248
Declaration DOC CE (Declaration of conformity CE) - EAO158248
Declaration DOC CE (Declaration of conformity CE) - EAO158248
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | 1A6 |
| Famiglia Di Sconto Descrizione | INT. PROTEZIONE MOTORE |
| Famiglia Statistica Codice | 1A6 |
| Famiglia Statistica Descrizione | INT. PROTEZIONE MOTORE |
| Codici | |
| Codice produttore | EAO158248 |
| EAN Code | 4015081548361 |
| Gestione | |
| Validità listino | 2026-02-19 00:00:00 |
