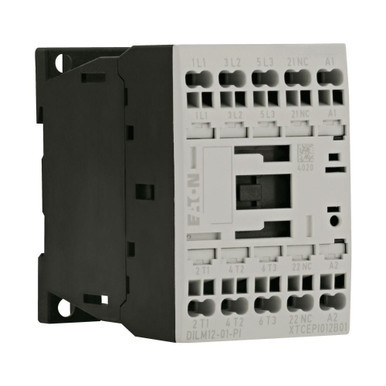

Contattore di potenza, Applicazione: Contattori di potenza per motori, Contattori di potenza fino a 95 A, 3 poli, Categoria d'uso: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento, AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi, Tecnica di collegamento: Morsetti Push-In, Note: Adatti anche per motori con grado di efficienza IE3., Numero di poli: 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 12 A, Corrente nominale di esercizio AC-1 Corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz aperto a 40 °C: Ith =Ie= 22 A, allegato: Ith= 18 A
| larghezza (mm) | 45 |
| altezza (mm) | 68 |
| profondità (mm) | 75 |
| adatto per installazione in serie | NO |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 5.5 |
| num. di contatti di chiusura, contatti principali | 3 |
| num. di contatti di apertura, contatti principali | 0 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 1 |
| corrente d’eserc. nominale Ie per AC-3, 400 V (A) | 12 |
| corrente d’eserc. nominale Ie per AC-1, 400 V (A) | 22 |
| tens. alimentaz. pilota nominale Us AC 50 Hz (V) | 24 |
| tens. alimentaz. pilota nominale Us AC 60 Hz (V) | 24 |
| tipo di collegamento circuito elettrico principale | Raccordo a molla |
| tensione d’esercizio per AC 50 Hz (V) | 24 |
| tensione d’esercizio per AC 60 Hz (V) | 24 |
| tipo di tensione per l’azionamento | AC |
| corrente d’eserc. nominale Ie per AC-4, 400 V (A) | 7 |
| potenza d’eserc. nominale Ie per AC-4, 400 V (kW) | 3 |
| potenza di esercizio nominale NEMA (kW) | 0 |
Declaration DOC CE (Declaration of conformity CE) - EAO199246
Declaration DOC CE (Declaration of conformity CE) - EAO199246
Declaration DOC CE (Declaration of conformity CE) - EAO199246
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | 1AP |
| Famiglia Di Sconto Descrizione | PARTENZE MOTORE PUSH-IN |
| Famiglia Statistica Codice | 1AP |
| Famiglia Statistica Descrizione | PARTENZE MOTORE PUSH-IN |
| Codici | |
| Codice produttore | 199246 |
| EAN Code | 4015081973309 |
| Gestione | |
| Validità listino | 2026-02-19 00:00:00 |
