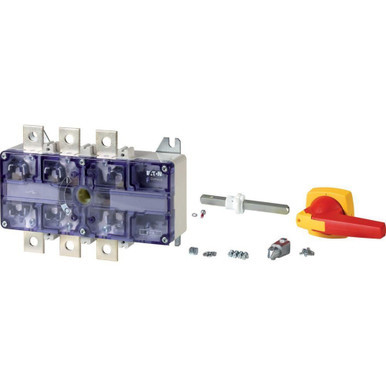

Sezionatore di potenza, Gamma di prodotti: Sezionatore di potenza, interruttore principale, interruttore di manutenzione, Gruppo di riferimento: DMV, Funzione di arresto: Funzione di arresto di emergenza, con maniglia rotativa rossa e corona di blocco gialla, Note: Con albero metallico per 400 mm di profondità del quadro, Informazioni sull'apparecchiatura fornita: contatto ausiliario montato dall'utente., 4 poli, Grado di protezione: Frontale IP65, Design: fissaggio posteriore, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 180 kW, Corrente nominale ininterrotta: Iu = 400 A, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3
| larghezza (mm) | 205 |
| altezza (mm) | 146 |
| profondità (mm) | 63 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 0 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 400 |
| numero di poli | 4 |
| tensione d’esercizio nominale (V) | 690 |
| corrente di corto circuito nominale condizionale Iq (kA) | 50 |
| materiale della scatola | Plastica |
| grado di protezione (IP), lato frontale | IP65 |
| numero di contatti ausiliari, invertitori | 0 |
| numero di interruttori | 1 |
| bloccabile | SI |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione come dispositivo di arresto d’emergenza | SI |
| esecuzione dell’elemento di azionamento | Manopola corta |
| esecuzione come interruttore principale | SI |
| esecuzione come interruttore di sicurezza | NO |
| esecuz. come interruttore di manutenzione/riparazione | NO |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 400 |
| resistenza a corrente di breve durata Icw (kA) | 12 |
| colore dell’elemento di azionamento | Rosso |
| adatto per fissaggio frontale a 4 fori | NO |
| adatto per fissaggio frontale centrale | NO |
| adatto per montaggio distributore | NO |
| adatto per costruzione intermedia | SI |
| max. tensione d’esercizio nominale Ue per AC (V) | 690 |
| azionamento a motore opzionale | NO |
| sganciatore di tensione opzionale | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| corrente nominale permanente per AC-21, 400 V (A) | 400 |
| potenza di interruzione a 400 V (kW) | 400 |
| esecuzione come invertitore | NO |
| corrente nominale permanente a AC-23, 400V (A) | 333 |
| tipo di protezione (NEMA) | 12 |
| Montaggio a pavimento | NO |
