| Descrizione Prodotto |
Giunto in derivazione in resina per cavi multipolari completo di morsettiera isolata e preassemblata |
| Descrizione Titolo |
Giunto in resina bassa tensione |
| Descrizione Commerciale |
Giunto in resina bassa tensione |
| Applicazioni |
Interrata-Sommersa-Aerea |
| diametro del cavo principale (mm) |
12-27 |
| diametro del cavo principale (mm) |
12-27 |
| diametro del cavo di derivazione (mm) |
12-27 |
| diametro del cavo di derivazione (mm) |
12-27 |
| sez. nominale del conduttore cavo di derivaz. (mm²) |
2.5-16 |
| sez. nominale del conduttore cavo di derivaz. (mm²) |
2.5-16 |
| numero di conduttori |
5 |
| sez. nominale del conduttore cavo principale (mm²) |
6-16 |
| sez. nominale del conduttore cavo principale (mm²) |
6-16 |
| adatto per |
altri |
| accessori di collegamento |
connettore a vite |
| tipo |
derivazione a Y |
| senza alogeni |
NO |
| omologazione per il settore minerario |
NO |
| esecuzione |
resina di colata |
| Tipo connessione |
In derivazione ad Y |

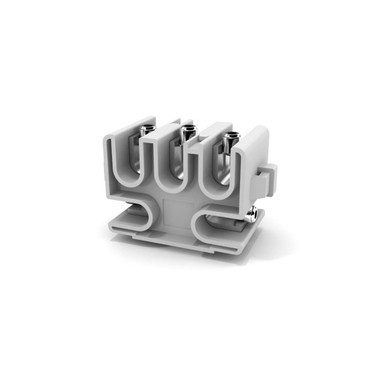

| Tipo connettore |
Morsettiera pentapolare a U isolata e preassemblata |
| Vantaggi |
Propriet… isolanti, Protezione corrosione, Resistenza meccanica, Doppio isolamento |
| Grado di protezione |
IPX8 |
| Caratteristiche riempitivo isolante |
Resina bicomponente poliuretanica, Verde, Stato finale solido |
| Tempo di lavorabiltà a 23 øC (min) |
15 |
| Tempo di reticolazione a 23 øC (min) |
25 |
| Tempo di stoccaggio (anno) |
3 |
| Sezione cavo passante unipolare (mm2) |
35-150 |
| Sezione cavo derivato unipolare (mm2) |
35-150 |
| Sezione cavo passante bipolare (mm2) |
6-16 |
| Sezione cavo derivato bipolare (mm2) |
2,5-16 |
| Sezione cavo passante tripolare (mm2) |
6-16 |
| Sezione cavo derivato tripolare (mm2) |
2,5-16 |
| Sezione cavo passante quadripolare (mm2) |
6-16 |
| Sezione cavo derivato quadripolare (mm2) |
2,5-16 |
| Sezione cavo passante pentapolare (mm2) |
6-16 |
| Sezione cavo derivato pentapolare (mm2) |
2,5-16 |
| Diametro del cavo passante (mm) |
12-27 |
| Diametro del cavo derivato (mm) |
12-27 |
| Dimensioni esterne (mm) |
240 x 113 x 68 |
| Temperatura di esercizio (øC) |
-20 / +90 |
| Norme di riferimento |
CEI EN 50393, CEI EN 60529, CEI EN 50393 par. 8.6.3 |
| Contenuto del Kit |
Semigusci in PP, Morsettiera, Resina con Sistema di Colata, Nastro isolante, Guanti, Istruzioni |
| Codice doganale |
85363010 |
| Chiave Ricerca |
Giunto, Giunzione, Muffola, Joint, Empalme, Resina, Submarine, Derivata, Derivazione |
