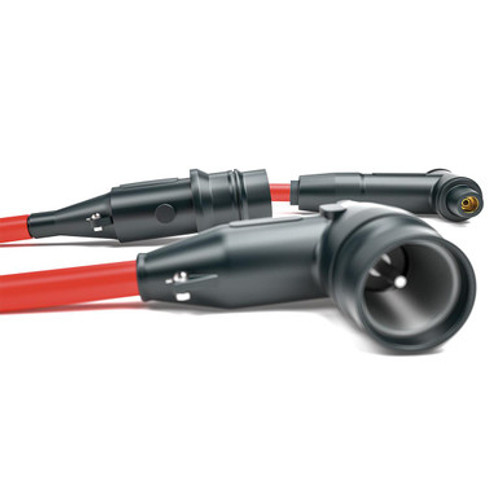

I terminali sconnettibili TS-CA a T consentono la connessione di cavi Media Tensione unipolari oppure ad elica visibile ad apparecchiature elettriche dotate di isolatori passanti a cono esterno unificati a Norme CEI EN 50180 e CEI EN 50181 sia in applicazioni da interno (cabine di Media Tensione) che da esterno. I terminali serie TS (a T) e TS-CA hanno portata di 630 A e sono collegabili ad isolatori passanti con interfaccia tipo C. I terminali TS-CA si collegano in accoppiamento alla parte posteriore dei terminali TS.
| numero di conduttori |
1-1 |
| serie di tensioni |
12/20 kV |
| sezione nominale (mm²) |
120-185 |
| sezione nominale (mm²) |
120-185 |
| esecuzione |
retrazione a freddo |
| Descrizione Titolo |
Terminali sconnettibili per Media Tensione a T asimmetrico per cavi unipolari 120 - 185mm2 ad isolamento estruso 24 kV - Interfaccia tipo C - 630 A |
| Descrizione Commerciale |
TS-R |
| Applicazioni |
Connessione di cavi MT estrusi ad apparecchiature elettriche dotate di isolatori passanti a cono esterno |
| Caratteristiche |
Kit di tre terminali unipolari |
| Contenuto del Kit |
Corpo del terminale in EPDM reticolato, con rivestimento semiconduttivo schermante |
| Contenuto del Kit |
Capocorda e spina di contatto, Mastice sigillante, nastro autoagglomerante, |
| Contenuto del Kit |
cavetto di terra isolato, lubrificante, parti accessorie e istruzioni |
| Sezione conduttore (mm2) |
120 - 185 |
| Diametro sull'isolante (mm) |
20 - 27 |
| Tensione di esercizio (kV) |
12/20 (24) kV |
| Interfaccia |
C |
| Corrente nominale (A) |
630 |
| Conformità |
VDE 0278, IEC 502-4, EDF HN 52-S-61 |
| Codice doganale |
85469090 |
| Chiave Ricerca |
Terminazione, Terminare, terminale sconnettibile, sconnetibili, interfaccia tipo C, MT |
| Famiglia |
| Famiglia Di Sconto Codice |
1
|
| Famiglia Di Sconto Descrizione |
SCONTO STANDARD
|
| Famiglia Statistica Codice |
MTTS
|
| Famiglia Statistica Descrizione |
TERMINALI SCONNETTIBILI MT
|
| Codici |
| Codice produttore |
TS630120185
|
| EAN Code |
|
| Gestione |
| Validità listino |
02/04/2024
|
