Amplificatori autoalimentati per amplificare i segnali satellitari con miscelazione passiva del segnale TV terrestre. Da utilizzare come amplificatore di lancio in un sistema IF o come amplificatore di linea SAT, permettono la regolazione del guadagno e della pendenza nella banda SAT.
Per l’installazione dell’AMP9764 sono disponibili dei supporti (art. MBX0001) che lasciano dello spazio vuoto (19mm) tra l’amplificatore e la parete, consentendo il passaggio dei cavi o il montaggio degli amplificatori in particolari condizioni.
- Elevato guadagno ed alto livello d’uscita
- Meccanica in pressofusione completamente schermata
- Alimentatore switching integrato
- Tecnologia Push-pull

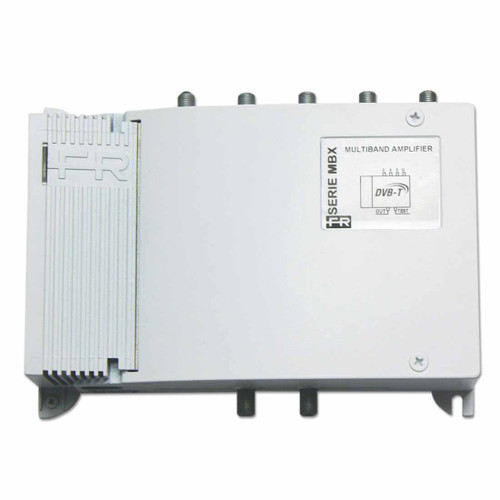

| | AMP9762 |
| Codice | | 235051 |
| Ingressi | n° | 1 |
| Uscite | n° | 1 |
| Bande di ingresso | | RC + VHF + UHF |
| FM | Guadagno dB | |
| FM | Livello di uscita dBµV | |
| FM | Regolazione guadagno dB | |
| FM | Figura di rumore dB | |
| VHF | Guadagno dB | 25 |
| VHF | Livello di uscita dBµV | 120 |
| VHF | Regolazione guadagno dB | 20 |
| VHF | Figura di rumore dB | 8 |
| VHF | Regolazione tilt dB | 20 |
| UHF | Guadagno dB | 40 |
| UHF | Livello di uscita dBµV | 120 |
| UHF | Regolazione guadagno dB | 20 |
| UHF | Figura di rumore dB | 8 |
| SAT | Guadagno dB | |
| SAT | Livello di uscita dBµV | |
| SAT | Regolazione guadagno dB | |
| SAT | Figura di rumore dB | |
| SAT | Regolazione tilt dB | |
| Perdita d’inserzione | dB | |
| Selettività | dB | |
| Uscita test | dB | – 28 |
| Impedenza | Ohm | 75 |
| Connettore | | F femmina |
| Classe di isolamento | | II |
| Protezione | | IP20 |
| Piattezza | dB | ± 2 |
| Consumo | W | 9 |
| Pezzi | | 1 |
| Tensione di alimentazione | Vac,Hz | 220-240, 50-60 |
| Conformità | | EN 50083-2 |
| Temperatura di funzionamento | C° | -10 a +55 |
| Dimensioni | mm | 194 x 143 x 53 |
| Peso | Kg | 2.2 |
| Peso netto | Kg | 2.1 |
