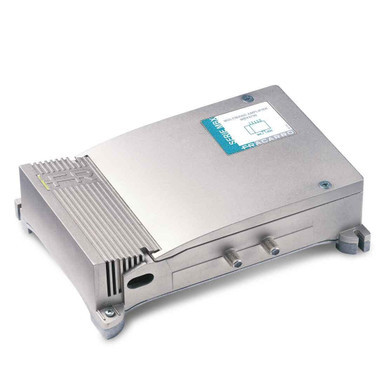

Amplificatori autoalimentati per amplificare i segnali satellitari con miscelazione passiva del segnale TV terrestre. Da utilizzare come amplificatore di lancio in un sistema IF o come amplificatore di linea SAT, permettono la regolazione del guadagno e della pendenza nella banda SAT.
Per l’installazione dell’AMP9764 sono disponibili dei supporti (art. MBX0001) che lasciano dello spazio vuoto (19mm) tra l’amplificatore e la parete, consentendo il passaggio dei cavi o il montaggio degli amplificatori in particolari condizioni.
- Elevato guadagno ed alto livello d’uscita
- Meccanica in pressofusione completamente schermata
- Alimentatore switching integrato
- Tecnologia Push-pull
| | AMP9764 |
| Codice | | 235053 |
| Ingressi | n° | 2 |
| Uscite | n° | 1 |
| Bande di ingresso | | VHF+UHF, SAT |
| FM | Guadagno dB | |
| FM | Livello di uscita dBµV | |
| FM | Regolazione guadagno dB | |
| FM | Figura di rumore dB | |
| VHF | Guadagno dB | -2 |
| VHF | Livello di uscita dBµV | – |
| VHF | Regolazione guadagno dB | – |
| VHF | Figura di rumore dB | – |
| VHF | Regolazione tilt dB | – |
| UHF | Guadagno dB | -2 |
| UHF | Livello di uscita dBµV | – |
| UHF | Regolazione guadagno dB | – |
| UHF | Figura di rumore dB | – |
| SAT | Guadagno dB | 40 |
| SAT | Livello di uscita dBµV | 125 |
| SAT | Regolazione guadagno dB | 20 |
| SAT | Figura di rumore dB | 10 |
| SAT | Regolazione tilt dB | 15 |
| Perdita d’inserzione | dB | ≤ 2 |
| Selettività | dB | ≥ 30 |
| Uscita test | dB | ≥ 10 |
| Impedenza | Ohm | 75 |
| Connettore | | F femmina |
| Classe di isolamento | | II |
| Protezione | | IP20 |
| Piattezza | dB | ± 2 |
| Consumo | W | 11 |
| Pezzi | | 1 |
| Tensione di alimentazione | Vac,Hz | 220-240, 50-60 |
| Conformità | | EN 50083-2 |
| Temperatura di funzionamento | C° | -10 a +55 |
| Dimensioni | mm | 243 x 187 x 70 |
| Peso | Kg | 2.2 |
| Peso netto | Kg | 2.1 |
