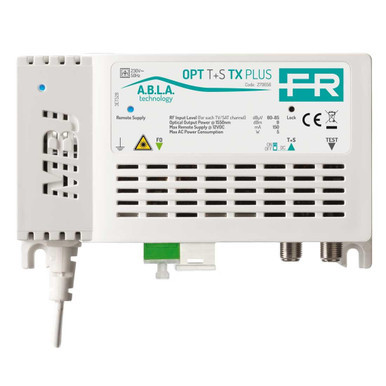

Trasmettitore ottico OPT-MBJ ad un ingresso larga banda per la distribuzione dei segnali di TV+SAT su una singola fibra. Livello ottico di uscita pari a 9dBm con laser, lunghezza d’onda 1550nm. (dimensioni 135x82x39mm)
- OPT 3US TX: Fino a 20dB di attenuazione ottica gestibile (rapporto di divisione superiore a 1:32 sulla distribuzione P.O.N.) se il TX viene utilizzato insieme al ricevitore OPT-RX.
- OPT T+S TX PLUS: Fino a 24dB di attenuazione ottica gestibile (rapporto di divisione superiore a 1:64 sulla distribuzione P.O.N.) se il TX viene utilizzato insieme al ricevitore OPT-RX.
- A.B.L.A. Technology: questo sistema esclusivo FRACARRO consente di mantenere il livello ottico corretto tramite degli speciali circuiti elettronici indipendenti, anche se il livello di ingresso RF di ciascun ingresso cambia.
- LED di stato A.B.L.A. dedicati.
- Amplificazione separata: il nuovo trasmettitore ottico OPT-MBJ lavora a “amplificazione separata” e gestione indipendente dei segnali RF di ingresso.
- Guscio protettivo: i trasmettitori e i ricevitori ottici OPT-MBJ sono protetti da una campana protettiva innovativa in materiale ABS non propagante la fiamma (Classe V0).
- Stabilizzazione del livello di uscita ottica anche per variazioni elevate del segnale di ingresso RF.
- Uscita monitor: connettore di uscita RF per monitorare il segnale RF senza scollegare il servizio dalla rete distributiva
- OPT RX: Indicazioni immediate del rispetto delle condizioni di lavoro corrette. LED separati per la potenza ottica ricevuta e la presenza RFP|P LED dedicati per il monitoraggio dello stato del livello di ingresso ottico e per la presenza RF.
- Banda larga TV / SAT.
- Adatto per il fissaggio su barra DIN standard (con sgancio rapido)
- Basso consumo di corrente
- Led di stato dell’alimentazione.
- Installazione facile e veloce (Plug&Play)
- Alta schermatura contro le interferenze elettromagnetiche
- Connettori SC/APC standard
| | OPT T+S TX PLUS |
Codice | | 270656 |
Ingressi RF | | 1 (TV+SAT) |
Uscite RF | | 1 (TEST) |
Uscita ottica | | 1 SC/APC |
Ingressi SAT | | |
Banda di frequenze | MHz | 950-2150 |
Tipo di connettori | | F Femmina |
Perdita di riflessione | dB | 8 |
Perdita linea passante | dB | |
Livello d’ingresso | dBµV | 60-85 @TP |
Ingresso TV | | |
Banda di frequenze | MHz | 88-862 |
Tipo di connettori | | F Femmina |
Perdita di riflessione | dB | 8 |
Perdita linea passante | dB | |
Livello d’ingresso | dBµV | 60-85 @MUX |
Uscita Test | | |
Banda di frequenze | MHz | 88-862 / 950-2150 |
Tipo di connettori | | F Femmina |
Perdita di riflessione | dB | |
Attenuazione test | dBµV | |
Uscita ottica | | |
Tipo di connettori | | SC/APC |
Lunghezza d’onda | | 1550 |
Potenza ottica | dB | 9 |
Perdita di riflessione ottica | dBµV | >30 |
Grado di sicurezza | | |
Caratteristiche principali | | |
Tensione di alimentazione | Vac, Hz | 230, 50-60 |
Consumo | W | 4.5 |
Telealimentazione | mA, V | 100, 12 (sull’ingresso TV+SAT) |
Temperatura di lavoro | °C | -10 – +55 |
Dinamica CAG | dB | 25 |
Indicazioni luminose | dBµV | Blu acceso / Segnale nel range A.B.L.A. corretto, telealimentazione attiva |
Conformità normativa | | CEI EN 50083-2 EN60065 |
Dimensioni | mm | 135x82x39 |
