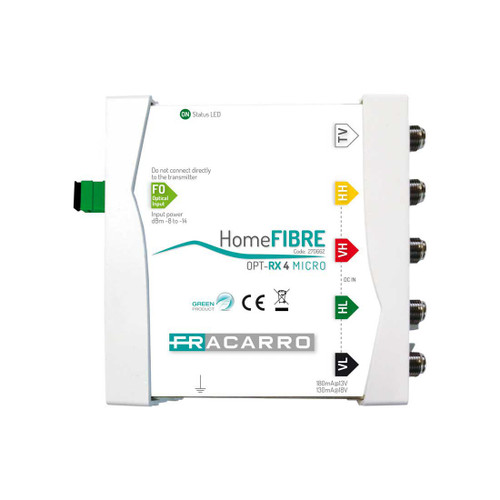

L’innovativa soluzione Home Fiber Fracarro è stata progettata per garantire una facile installazione dalla testata fino alla presa a muro. Il sistema utilizza un LNB convenzionale e un sistema parabolico che non richiedono strumenti speciali per il puntamento ottico. Il sistema Home Fiber è in grado di trasportare tutti i segnali satellitari e digitali terrestri attraverso una singola fibra di vetro 9/125. Possono essere collegati eventuali trasmettitori ottici OPT-TX in cascata utilizzando il looptrought RF per una maggiore flessibilità nella progettazione del sistema. Il ricevitore OPT OPT-RX 4 MICRO converte il segnale ottico di ingresso in segnale coassiale disponibile sulle 4 polarità satellitari (VL, HL, VH, HH) e una uscita TV indipendente disponibile sul connettore coassiale dedicato. Il ricevitore può essere alimentato direttamente dalle polarità satellitari. Il prodotto è dotato di un LED verde multifunzione che fornisce all’installatore diverse informazioni:
Sempre ACCESO: il prodotto è perfettamente funzionante.
LAMPEGGIO VELOCE: problema HW
LAMPEGGIO LENTO: livello ottico ricevuto fuori dal range di lavoro corretto.
- Basso consume di corrente
- Connettore ottico SC/APC standard
- Installazione rapida e facilitate grazie alle dimensioni molto ridotte
- Budget ottico: fino a 21dB
- Full band: 87-862 per TV / 950-2150 per le polarità SAT
- LED multifunzione: stato alimentazione e segnalazioni.
| | OPT RX 4 MICRO |
| Codice | | 270662 |
| Ingresso ottico | | 1 SC/APC |
| Uscite RF | | 4 SAT (VL,HL,VH,HH)+ 1 TV |
| Ingresso ottico | | |
| Connettore | | SC/APC |
| Lunghezza d’onda | nm | 1290-1580 |
| Perdita di riflessione ottica | dB | >45 |
| Massima potenza ottica di ingresso | dB | da -8 a -14 |
| Uscita RF | | |
| Banda di frequenze | MHz | 88-862/950-2150 |
| Tipo di connettori | Type | |
| Perdita di riflessione | dB | -10 |
| Livello di uscita TV | | |
| -8dBmo(40Mux) | dBµV | |
| -8dBmo(16Mux) | dBµV | |
| -8dBmo(8Mux) | dBµV | |
| -14dBmo(40Mux) | dBµV | |
| -14dBmo(16Mux) | dBµV | |
| -14dBmo(8Mux) | dBµV | |
| Livello di uscita SAT | | |
| -8dBmo | dBµV | |
| -14dBmo | dBµV | |
| Caratteristiche principali | | |
| Tensione di alimentazione | Vac/Hz | |
| Consumo | W | |
| Consumo di corrente | mA, V | |
| Alimentazione elettrica | V | |
| Temperatura di lavoro | °C | -5 – +50 |
| Indicazioni luminose | dBµV | Luce verde alimentatore |
| Conformità normativa | | CEI EN 50083-2 EN60065 |
| Dimensioni | mm | 120x100x36 |
