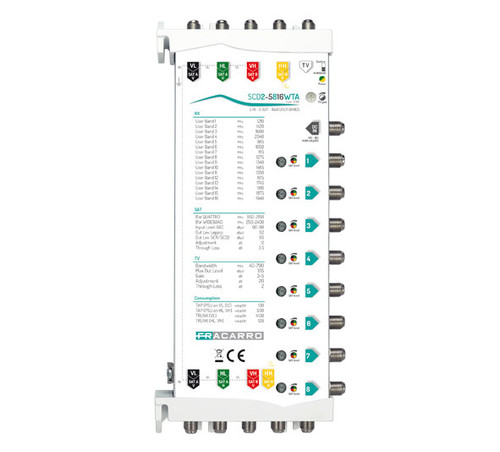

Multiswitch SCD2 (dCSS) cascata, 5 ingressi con CAG e 2, 4 o 8 derivate con 16 frequenze ciascuna, alimentato interamente da decoder.
| | SCD2-5816WTA |
| Codice | | 271181 |
| Ingressi | | 4 SAT, 1 TV |
| Derivate | | 8 per servire fino a 8 utenti Legacy, 32 utenti SCR o 128 utenti SCD2 (dCSS) |
| SAT | | |
| Banda passante | MHz | Quattro: 950-2150; Wideband 250-2400 |
| Controllo automatico del guadagno | dBµV | 60-90 |
| Massimo livello di uscita (per mux) | dBµV | Legacy: 92, SCR/SCD2 (dCSS): 95 |
| Regolazione del guadagno | dB | 12 |
| Perdita di passaggio | dB | -3.5 |
| Isolamento SAT-SAT | dB | >25 |
| TV | | |
| Banda passante | MHz | 40-790 |
| Guadagno | dB | 3-5 |
| Massimo livello di uscita (-35dBc 2 toni) | dBµV | 105 |
| Regolazione del guadagno | dB | 20 |
| Perdita di passaggio | dB | -2 |
| Derivata | | |
| Banda passante SAT | MHz | 950-2150 |
| Banda passante TV | MHz | 40-790 |
| Frequenze SCR | MHz | 1210, 1420, 1680, 2040 (risponde allo standard EN50494) 985, 1050, 1115, 1275, 1340, 1485, 1550, 1615, 1745, 1810, 1875, 1940 (risponde allo standard EN50607) |
| Consumo | | |
| Consumo Derivata | mA@13V | PSU su DC-IN o VL: 100; PSU su HL o VH: 420 |
| Assorbimento | mA@13V | PSU su DC-IN o VL: 1400; PSU su HL o VH: 120; HH pass |
| Tensione di alimentazione | V | 12-18 |
| Caratteristiche generali | | |
| Dimensioni | mm | 260x109x50 |
| Temperatura di funzionamento | °C | -10÷+55 |
