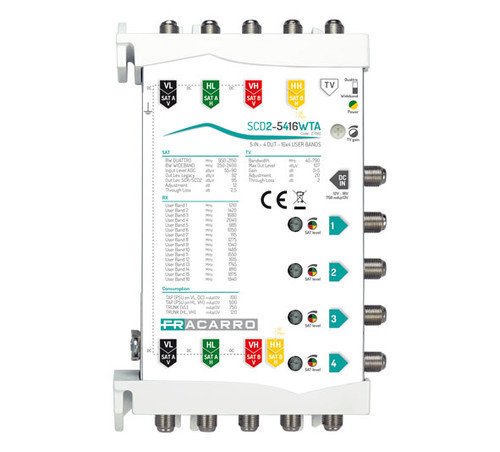

Multiswitch SCD2 (dCSS) in cascata, 5 ingressi attivi e regolabili con CAG e 4 o 8 derivate con 16 frequenze ciascuna. Compatibile con LNB Wideband
| SCD2-5416WTA | ||
| Codice | 271182 | |
| Ingressi | 4 SAT, 1 TV | |
| Derivate | 4 per servire fino a 4 utenti Legacy, 16 utenti SCR o 64 utenti SCD2 (dCSS) | |
| SAT | ||
| Banda passante | MHz | Quattro: 950-2150; Wideband 250-2400 |
| Controllo automatico del guadagno | dBµV | 55-90 |
| Massimo livello di uscita (per mux) | dBµV | Legacy: 92, SCR/SCD2 (dCSS): 95 |
| Regolazione del guadagno | dB | 12 |
| Perdita di passaggio | dB | -2.5 |
| Isolamento SAT-SAT | dB | >25 |
| TV | ||
| Banda passante | MHz | 40-790 |
| Guadagno | dB | 3-5 |
| Massimo livello di uscita (-35dBc 2 toni) | dBµV | 107 |
| Regolazione del guadagno | dB | 20 |
| Perdita di passaggio | dB | -2 |
| Derivata | ||
| Banda passante SAT | MHz | 950-2150 |
| Banda passante TV | MHz | 40-790 |
| Frequenze SCR | MHz | 1210, 1420, 1680, 2040 (risponde allo standard EN50494) 985, 1050, 1115, 1275, 1340, 1485, 1550, 1615, 1745, 1810, 1875, 1940 (risponde allo standard EN50607) |
| Consumo | ||
| Consumo Derivata | mA@13V | PSU su DC-IN o VL: 100; PSU su HL o VH: 420 |
| Assorbimento | mA@13V | PSU su DC-IN o VL: 750; PSU su HL o VH: 120; HH pass |
| Tensione di alimentazione | V | 12-18 |
| Caratteristiche generali | ||
| Dimensioni | mm | 180x109x31 |
| Temperatura di funzionamento | °C | -10÷+55 |
| numero di uscite principali | |
| collegamenti utenti | |
| max. corrente assorbita (A) | 750 |
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Famiglia | |
| Famiglia Di Sconto Codice | 01 |
| Famiglia Di Sconto Descrizione | SMATV |
| Famiglia Statistica Codice | 8010160236390 |
| Famiglia Statistica Descrizione | Msw SCR 4IN 5IN |
| Codici | |
| Codice produttore | 271182 |
| EAN Code | 8016978103607 |
| Gestione | |
| Validità listino | 01/01/2023 |
