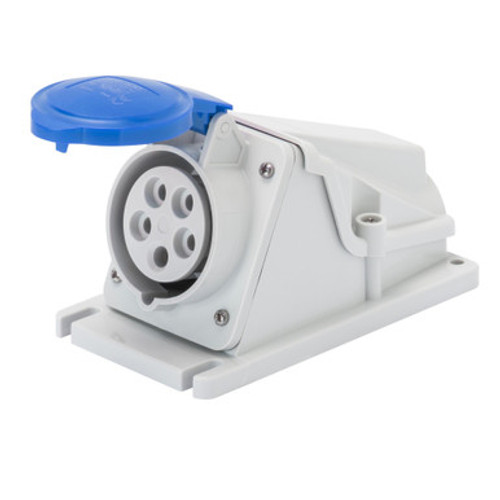

IEC 309 HP Prese e spine a norme IEC 309 - Il sistema IEC 309 HP è composto da prese e spine da 16 a 125A in versioni mobili diritte e da incasso 10° disponibili nelle versioni protette con grado IP44/IP54, e nelle versioni stagne con grado IP fino a IP66/IP67/IP68/IP69 (prime ed uniche nel panorama elettrotecnico). Lintroduzione di tutti i riferimenti orari del contatto di terra completa lofferta per specifiche applicazioni ed installazioni. Le versioni 16-32A propongono il cablaggio a vite e quello rapido molla, mentre le versioni 63-125A hanno tecnologia di connessione a mantello.
| grado di protezione (IP) |
IP44 |
| distanza di foratura verticale (mm) |
138 |
| colore identificativo |
Blue |
| esecuzione militare |
NO |
| materiale |
Plastica |
| numero di poli |
4 |
| numero RAL |
7035 |
| frequenza nominale (Hz) |
50 |
| posizione ora (h) |
9 |
| intensità di corrente IEC (A) |
16 |
| direzione di innesto |
Straight |
| materiale di contatto |
sonstige |
| dimensione della flangia orizzontale (mm) |
90 |
| trattamento superficiale |
vernickelt |
| dimensione della flangia verticale (mm) |
160 |
| distanza di foratura orizzontale (mm) |
70 |
| tensione nominale (V) |
200 |
| tensione secondo EN 60309-2 |
230 V (50+60 Hz) blue |
| tecnica di collegamento |
Screwed terminal |
| Famiglia |
| Famiglia Di Sconto Codice |
3BL24G
|
| Famiglia Di Sconto Descrizione |
IEC309
|
| Famiglia Statistica Codice |
26F
|
| Famiglia Statistica Descrizione |
IEC309 SPINE E PRESE
|
| Codici |
| Codice produttore |
GW62478
|
| EAN Code |
8011564004689
|
| Gestione |
| Validità listino |
02/08/2025
|
