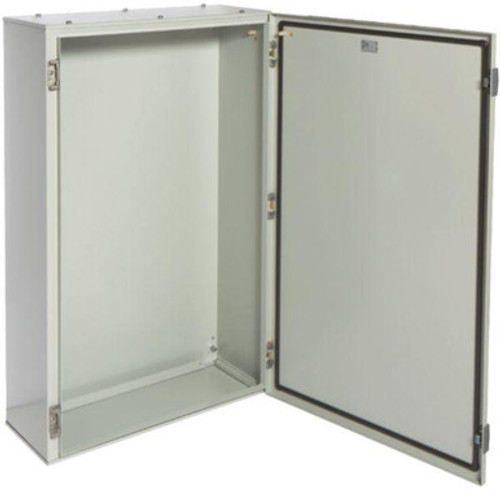

Il quadro da parete orion plus lamiera con porta cieca altezza 950 mm, larghezza 600 mm e profondità 250 mm garantisce un grado di protezione IP65 ed è costruito in lamiera d’acciaio spessa 12/10 mm, finita in grigio RAL 7035. Supporta una corrente nominale di 250 A e una corrente di corto circuito di 35 kA. La tensione di impiego è di 400 V, mentre l’isolamento arriva a 690 V ed è conforme alla norma CEI EN 62208.
| tipo di montaggio | A parete |
| classe di protezione | I |
| colore | Grigio |
| larghezza (mm) | 600 |
| altezza (mm) | 950 |
| profondità (mm) | 250 |
| numero RAL | 7035 |
| con piastra di montaggio | NO |
| superficie | Verniciatura a polvere |
| numero di file | 6 |
| tipo di copertura | Porta |
| numero di ingressi per conduttori | 2 |
| possibilità di applicazione | SI |
| profondità interna (mm) | 245 |
| materiale della scatola | Acciaio |
| ottenimento della funzione | Senza |
| larghezza in unità di suddivisione | 26 |
| adatto per uso esterno | NO |
| resistenza agli urti | IK10 |
| numero di moduli | 156 |
| tipo di porta | Singolo |
| grado di protezione (IP) | IP65 |
| coperchio/porta trasparente | NO |
| con serratura | SI |
| adatto per parafulmine | NO |
| corrente nominale (In) (A) | 250 |
| spessore materiale scatola (mm) | 1.2 |
| spessore materiale porta/coperchio (mm) | 1.2 |
| esecuzione coperchio | Chiuso |
| numero delle aperture per la piastra della flangia | 2 |
| Coprire con rilascio di sovrapressione | NO |
