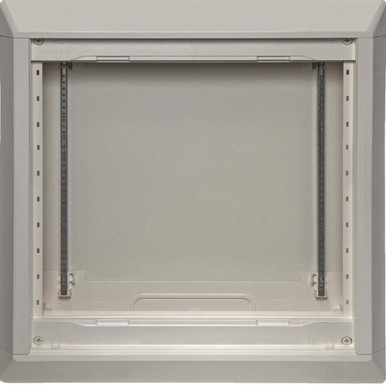

Il quadro da incasso vegaD da equipaggiare, alto 1050 mm, capacità 72 moduli (3 file da 24 moduli DIN) e garantisce protezione IP41. Progettato per una corrente nominale di 160 A e corto circuito fino a 10 kA, garantisce isolamento a 400 V. La struttura in lamiera d’acciaio verniciata in bianco RAL 9010, con doppio isolamento Classe II, è conforme agli standard CEI EN 62208 e EN 61439-3.
| tipo di montaggio | Incassato |
| classe di protezione | II |
| colore | Bianco |
| larghezza (mm) | 600 |
| altezza (mm) | 687 |
| profondità (mm) | 182 |
| numero RAL | 9010 |
| con piastra di montaggio | NO |
| superficie | Verniciatura a polvere |
| profondità di incasso (mm) | 110 |
| numero di file | 3 |
| tipo di copertura | Senza |
| numero di ingressi per conduttori | 4 |
| possibilità di applicazione | NO |
| profondità interna (mm) | 110 |
| materiale della scatola | Plastica |
| ottenimento della funzione | Senza |
| larghezza in unità di suddivisione | 24 |
| adatto per uso esterno | NO |
| resistenza agli urti | IK07 |
| numero di moduli | 72 |
| tipo di porta | Senza |
| grado di protezione (IP) | IP30 |
| coperchio/porta trasparente | NO |
| con serratura | NO |
| adatto per parafulmine | SI |
| corrente nominale (In) (A) | 160 |
| spessore materiale scatola (mm) | 1 |
| esecuzione coperchio | Con taglio |
| numero delle aperture per la piastra della flangia | 2 |
| Coprire con rilascio di sovrapressione | NO |
Pagina produttore
Scheda tecnica
Reach Declaration
Guida alla sicurezza - HAGFU32GN
Declaration REACH - HAGFU32GN
Declaration DOC CE (Declaration of conformity CE) - HAGFU32GN
Declaration RoHS - HAGFU32GN
Scheda tecnica
Reach Declaration
Guida alla sicurezza - HAGFU32GN
Declaration REACH - HAGFU32GN
Declaration DOC CE (Declaration of conformity CE) - HAGFU32GN
Declaration RoHS - HAGFU32GN
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | QUADRI-DISTRIBUZ |
| Famiglia Statistica Codice | E5149 |
| Famiglia Statistica Descrizione | Quadri vegaD da incasso |
| Codici | |
| Codice produttore | FU32GN |
| EAN Code | 3250612710966 |
| Gestione | |
| Validità listino | 2026-06-01 00:00:00 |
