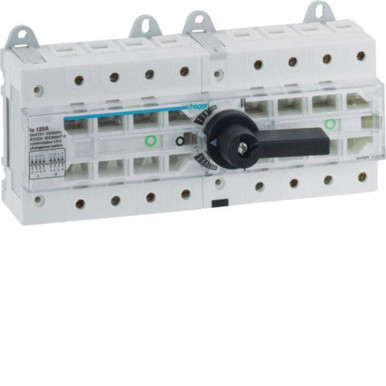

Commutatore di manovra modulare a comando rotativo manuale, 4 poli con corrente nominale di 125 A. Progettato per la commutazione sotto carico tra due circuiti di potenza, è conforme alla norma CEI EN 60947-3 e garantisce una tensione d’isolamento fino a 690 V AC. Dotato di grado di protezione IP20, assicura sicurezza e affidabilità nelle applicazioni industriali.
| larghezza (mm) | 97 |
| altezza (mm) | 116 |
| profondità (mm) | 215 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 125 |
| numero di poli | 4 |
| tensione d’esercizio nominale (V) | 380 |
| corrente di corto circuito nominale condizionale Iq (kA) | 50 |
| larghezza in unità di suddivisione | 12.50 |
| grado di protezione (IP), lato frontale | IP20 |
| numero di contatti ausiliari, invertitori | 0 |
| numero di interruttori | 1 |
| bloccabile | SI |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione come dispositivo di arresto d’emergenza | NO |
| esecuzione dell’elemento di azionamento | Manopola corta |
| esecuzione come interruttore principale | SI |
| esecuzione come interruttore di sicurezza | SI |
| esecuz. come interruttore di manutenzione/riparazione | SI |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 28 |
| resistenza a corrente di breve durata Icw (kA) | 2.5 |
| colore dell’elemento di azionamento | Nero |
| adatto per fissaggio frontale a 4 fori | NO |
| adatto per fissaggio frontale centrale | NO |
| adatto per montaggio distributore | SI |
| adatto per costruzione intermedia | NO |
| max. tensione d’esercizio nominale Ue per AC (V) | 690 |
| azionamento a motore opzionale | NO |
| sganciatore di tensione opzionale | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| corrente nominale permanente per AC-21, 400 V (A) | 125 |
| potenza di interruzione a 400 V (kW) | 82 |
| esecuzione come invertitore | SI |
| corrente nominale permanente a AC-23, 400V (A) | 63 |
| tipo di protezione (NEMA) | Altro |
