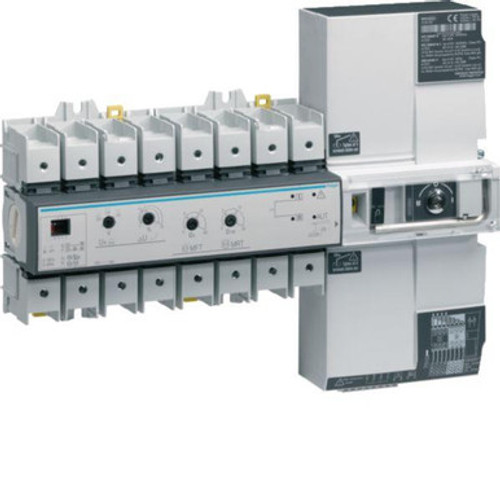

Commutatore di manovra motorizzato a 4 poli, corrente nominale 100 A, dotato di modulo di trasferimento automatico integrato e conforme alla norma CEI EN 60947-6. Progettato per garantire la commutazione automatica sotto carico tra due circuiti di potenza, come il passaggio tra rete e gruppo elettrogeno. Installabile su guida DIN con un ingombro compatto di 18,5 moduli. Dispone di funzione di blocco lucchettabile in posizione 0 per sicurezza e un grado di protezione IP20.
| larghezza (mm) | 332 |
| altezza (mm) | 73.5 |
| profondità (mm) | 245 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 100 |
| numero di poli | 4 |
| tensione d’esercizio nominale (V) | 380 |
| corrente di corto circuito nominale condizionale Iq (kA) | 50 |
| grado di protezione (IP), lato frontale | IP20 |
| numero di contatti ausiliari, invertitori | 0 |
| numero di interruttori | 1 |
| bloccabile | SI |
| azionamento a motore integrato | SI |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione come dispositivo di arresto d’emergenza | NO |
| esecuzione dell’elemento di azionamento | Altro |
| esecuzione come interruttore principale | SI |
| esecuzione come interruttore di sicurezza | SI |
| esecuz. come interruttore di manutenzione/riparazione | SI |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 45 |
| resistenza a corrente di breve durata Icw (kA) | 7 |
| colore dell’elemento di azionamento | Altro |
| adatto per fissaggio frontale a 4 fori | NO |
| adatto per fissaggio frontale centrale | NO |
| adatto per montaggio distributore | SI |
| adatto per costruzione intermedia | NO |
| max. tensione d’esercizio nominale Ue per AC (V) | 415 |
| azionamento a motore opzionale | NO |
| sganciatore di tensione opzionale | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| corrente nominale permanente per AC-21, 400 V (A) | 100 |
| potenza di interruzione a 400 V (kW) | 65 |
| esecuzione come invertitore | SI |
| corrente nominale permanente a AC-23, 400V (A) | 100 |
| tipo di protezione (NEMA) | Altro |
