Limitatore di sovratensione tipo 2• Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)• Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni• Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato• Connessione ad incastro con protezione da vibrazione • Plastica secondo UL 94 V-0• Le versioni FS sono dotate di contatto ausiliario in scambio pulito, privo di potenziale, per la segnalazione di guasto a distanzaUtilizzo: installazione in quadri principali e sottoquadri di distribuzione.
| livello di protezione N-PE (kV) | 1.3 |
| livello di protezione (kV) | 1.7 |
| livello di protezione L-N (kV) | 1.7 |
| corrente impulsiva dispersione nominale (8/20) (kA) | 20 |
| tensione nominale AC (V) | 230 |
| esecuzione dei poli | 3+N/PE |
| sez. max del conduttore rigido (uni-/multifilare) (mm²) | 35 |
| sez. max del conduttore flessibile (a filo sottile) (mm²) | 35 |
| tensione permanente AC max. (V) | 385 |
| dimensione | 4 UM |
| tensione permanente DC max. (V) | 505 |
| forma della rete | altri |
| tipo di montaggio | barra cieca 35 mm |
| con contatto telecomunicazioni | NO |
| fusibile ausiliario integrato | NO |
| grado di protezione (IP) | IP20 |
| segnalazione nell’apparecchio | ottico |
| classe di prova tipo 2 | SI |
| resistente a corto circuito | SI |
Scheda tecnica
Pagina Produttore

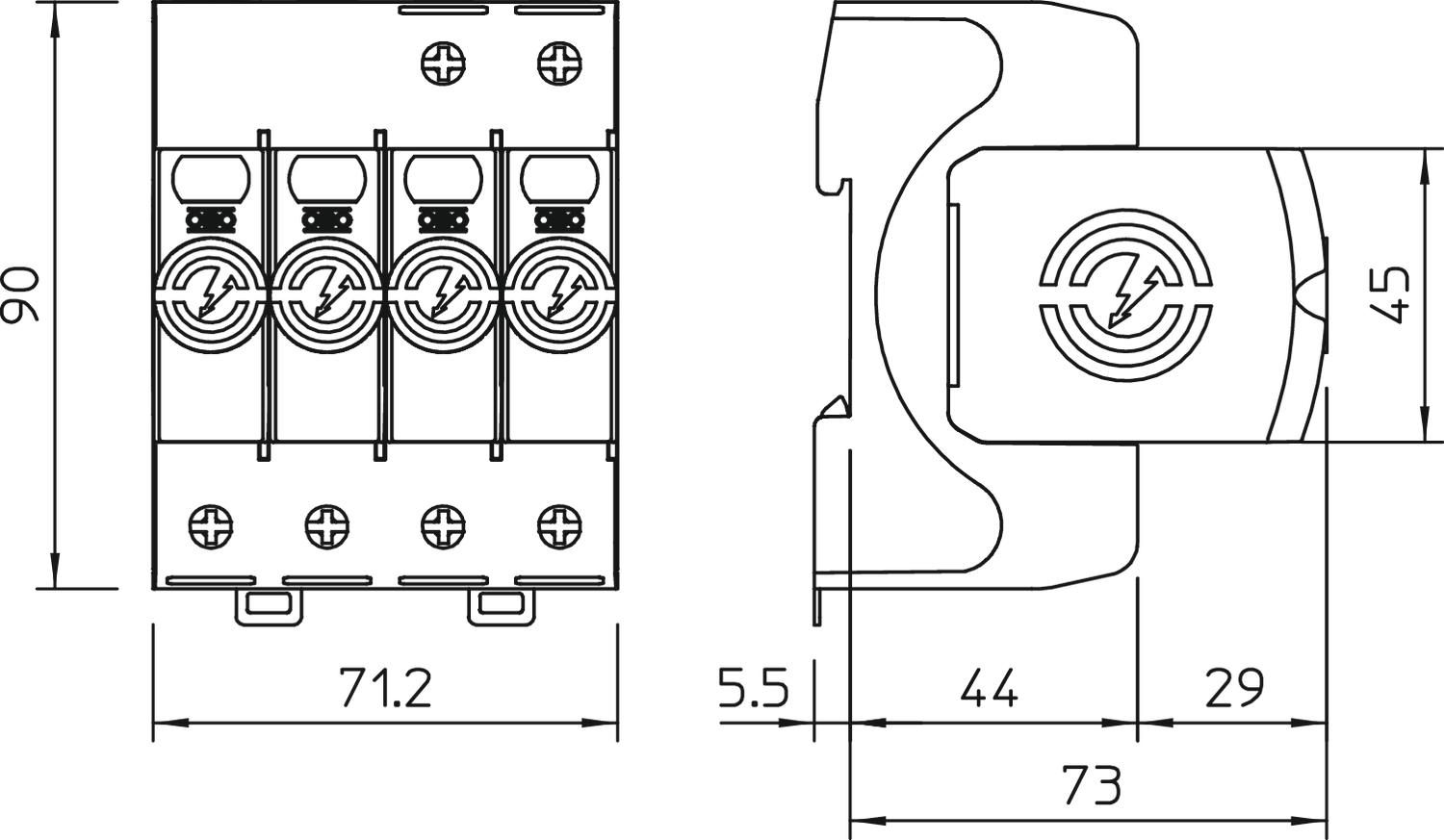

Disegno quotato
Istruzioni montaggio
Istruzioni montaggio
RoHS declaration
Pagina Produttore
Disegno quotato
Istruzioni montaggio
Istruzioni montaggio
RoHS declaration
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | 0210 |
| Famiglia Di Sconto Descrizione | Sistemi di protezione da sovratensione |
| Famiglia Statistica Codice | 0210 |
| Famiglia Statistica Descrizione | Sistemi di protezione da sovratensione |
| Codici | |
| Codice produttore | 5095273 |
| EAN Code | 4012196161829 |
| Gestione | |
| Validità listino | 09/04/2024 |
