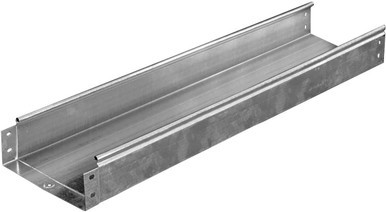

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie S5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte.
spessore del materiale (mm) |
1.1 |
temperatura di impiego (°C) |
-15 |
lunghezza di lavoro (m) |
2970 |
lunghezza (cm) |
3000 |
sezione utile (mm²) |
39500 |
larghezza (mm) |
500 |
peso (g) |
6.167 |
altezza (mm) |
80 |
perforazione laterale |
NO |
foro per montaggio nel pavimento |
NO |
schema di foratura NATO |
NO |
adatto per mantenimento funzionalità |
NO |
con parte superiore |
NO |
esecuzione |
Integrated connector |
colore |
Other |
qualità del materiale |
Other |
tipo di connettore |
Screwed |
materiale |
Steel |
Tipo di prova di carico secondo IEC 61537 |
Type I |
superficie |
Zincato a caldo |
Quantità |
Quantita Min di Vendita |
3
|
Quantita Multipla di Vendita |
3
|
Famiglia |
Famiglia Di Sconto Codice |
S5XF
|
Famiglia Di Sconto Descrizione |
Canali e Accessori Zincati a Caldo
|
Famiglia Statistica Codice |
0172
|
Famiglia Statistica Descrizione |
Elementi rett. non forati
|
Codici |
Codice produttore |
1720207
|
EAN Code |
8032887003333
|
Gestione |
Validità listino |
01/04/2025
|
