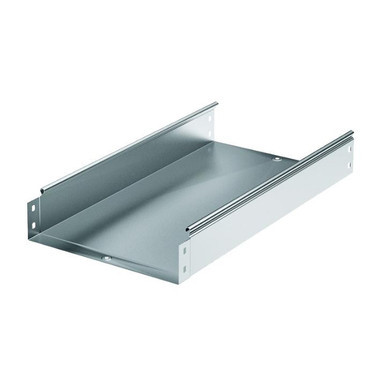

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie C5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte.
| adatto per mantenimento funzionalità |
NO |
| perforazione laterale |
NO |
| Tipo di prova di carico secondo IEC 61537 |
Tipo I. |
| sezione utile (mm²) |
47500 |
| temperatura di impiego (°C) |
-25 |
| lunghezza di lavoro (m) |
3000 |
| colore |
altri |
| superficie |
zincato a nastro |
| altezza (mm) |
80 |
| tipo di connettore |
avvitato |
| larghezza (mm) |
600 |
| lunghezza (cm) |
3030 |
| esecuzione |
connettore integrato |
| con parte superiore |
NO |
| qualità del materiale |
altri |
| schema di foratura NATO |
NO |
| materiale |
acciaio |
| foro per montaggio nel pavimento |
NO |
| Famiglia |
| Famiglia Di Sconto Codice |
C5XS
|
| Famiglia Di Sconto Descrizione |
Canali e Accessori Sendzimir
|
| Famiglia Statistica Codice |
ZC5R
|
| Famiglia Statistica Descrizione |
EL.RETTILINEI ZINCATI
|
| Codici |
| Codice produttore |
5080087
|
| Gestione |
| Validità listino |
01/04/2025
|
