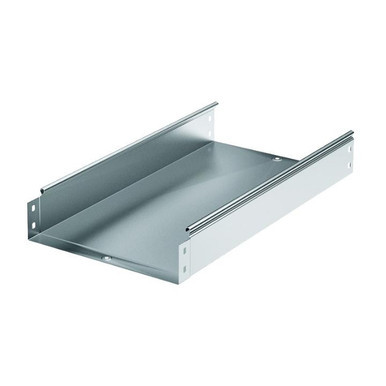

Conforme alla norma EN 50085. Grazie ad una particolare sagomatura delle estremità, ottenuta per imbutitura durante la fase di profilatura della lamiera, il collegamento tra gli elementi rettilinei della Serie C5 avviene tramite “incastro” (“Maschio/Femmina”), limitando pertanto l'uso dei giunti lineari a poche situazioni. In tutti gli elementi rettilinei è presente una bordatura continua sui fianchi. In centro ad ogni estremità delle basi un'area anulare a rilievo e appositamente forata, garantisce la “connessione elettrica”. La presenza di una bordatura continua sui fianchi (bordi) garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”. L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte.
| tipo di connettore |
avvitato |
| lunghezza (cm) |
530 |
| temperatura di impiego (°C) |
-25 |
| schema di foratura NATO |
NO |
| materiale |
acciaio |
| larghezza (mm) |
300 |
| perforazione laterale |
NO |
| esecuzione |
connettore integrato |
| numero RAL |
7035 |
| adatto per mantenimento funzionalità |
NO |
| altezza (mm) |
80 |
| colore |
grigio |
| Tipo di prova di carico secondo IEC 61537 |
Tipo I. |
| foro per montaggio nel pavimento |
NO |
| superficie |
rivestito a polvere |
| qualità del materiale |
altri |
| lunghezza di lavoro (m) |
500 |
| con parte superiore |
NO |
| sezione utile (mm²) |
23600 |
| Famiglia |
| Famiglia Di Sconto Codice |
C5XV
|
| Famiglia Di Sconto Descrizione |
Canali e Accessori Verniciati
|
| Famiglia Statistica Codice |
GC5R
|
| Famiglia Statistica Descrizione |
EL.RET. VERNICIATI GRIGIO
|
| Codici |
| Codice produttore |
5084114
|
| EAN Code |
8033603013490
|
| Gestione |
| Validità listino |
01/04/2025
|
