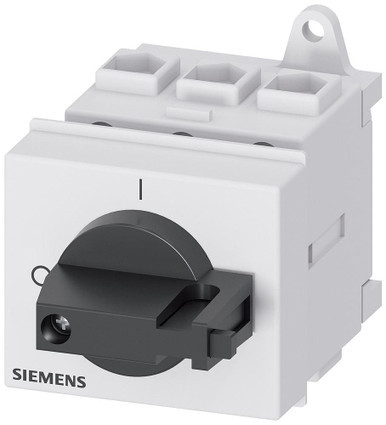

SENTRON, sezionatore sottocarico 3LD, interruttore principale, a 3 poli, Iu: 25 A, potenza in esercizio / per AC-23 A / con 400 V: 9,5 kW, montaggio nel quadro di distribuzione, comando a leva, nero, operatore direttamente sull'interruttoreL'interruttore principale e di ARRESTO d'EMERGENZA 3LD quale interruttore per manutenzione per una disinserzione sicura di carichi negli ambienti più diversi. Le possibilità d'impiego dei sezionatori di rete 3LD sono molteplici. Oltre al sezionamento di rete, essi assicurano la messa fuori tensione sicura di tutti gli equipaggiamenti elettrici, il comando ad es. di motori trifase ma anche di impianti di climatizzazione e ventilazione. I 3LD si sono affermati in molti settori, specialmente in quello della costruzione di macchine di lavorazione e di impianti di trasporto industriale, nell'industria chimica e nell'industria alimentare e delle bevande. Gli interruttori principali e di OFF di emergenza 3LD di Siemens si contraddistinguono soprattutto per le seguenti caratteristiche: 1. Struttura modulare, montaggio semplice e rapido di blocchetti di contatti ausiliari, morsetto N/PE o 4º polo 2. Impiego versatile e universale grazie ad approvazioni internazionali IEC, UL e per la costruzione navale. 3. Grado di protezione fino a IP65 con involucro a tenuta adatto per applicazioni all'aperto. 4. Possibilità d'impiego in applicazioni con corrente continua. 5. Tipi di montaggio: Fissaggio frontale, piastra di montaggio, guida DIN. 6. Ottimale sezionamento dalla rete da 16 A a 250 A grazie alla lucchettabilità del comando rotativo. www.siemens.com/switching-devices. Siemens offre una gamma completa di apparecchi di protezione, manovra, misura e controllo, sistemi di quadri di distribuzione nonché interruttori e prese di corrente per una infrastruttura elettrica sicura ed efficiente in edifici residenziali e industriali.
resistenza a corrente di breve durata Icw (kA) | 0.64 |
corrente nominale permanente per AC-21, 400 V (A) | 25 |
max. tensione d’esercizio nominale Ue per AC (V) | 690 |
colore dell’elemento di azionamento | nero |
esecuzione come dispositivo di arresto d’emergenza | NO |
numero di contatti ausiliari, invertitori | 0 |
adatto per fissaggio a terra | SI |
esecuzione come interruttore principale | SI |
tipo di protezione (NEMA) | altri |
adatto per fissaggio frontale a 4 fori | NO |
tipo di collegamento circuito elettrico principale | morsetto telaio |
esecuzione come invertitore | NO |
corrente nominale permanente a AC-23, 400V (A) | 20 |
numero di contatti ausiliari, contatti di riposo | 0 |
bloccabile | SI |
sganciatore di tensione opzionale | NO |
numero di interruttori | 1 |
tipologia costruttiva dell'apparecchio | apparecchio da incasso, tecnica a installazione fissa |
numero di poli | 3 |
esecuz. come interruttore di manutenzione/riparazione | SI |
potenza d’esercizio nominale per AC-3, 400 V (kW) | 8 |
esecuzione come interruttore di sicurezza | SI |
azionamento a motore integrato | NO |
esecuzione dell’elemento di azionamento | manetta |
grado di protezione (IP), lato frontale | IP40 |
numero di contatti ausiliari, contatti di chiusura | 0 |
potenza d’esercizio nominale per AC-23, 400V (kW) | 10 |
corrente nominale permanente Iu (A) | 25 |
adatto per fissaggio frontale centrale | NO |
azionamento a motore opzionale | NO |
Area download
Scheda tecnica WEB
Scheda tecnica PDF
Immagine 3D
FAQ
Esempio di applicazione
Descrizione prodotto
Scheda tecnica WEB
Scheda tecnica PDF
Immagine 3D
FAQ
Esempio di applicazione
Descrizione prodotto
Famiglia | |
---|---|
Famiglia Di Sconto Codice | 5EK |
Famiglia Di Sconto Descrizione | INTERRUTTORI SCATOLATI E SEZIONATORI SENTRON |
Famiglia Statistica Codice | P360 I887 |
Famiglia Statistica Descrizione | INT PRINC E DI EMERG |
Codici | |
Codice produttore | 3LD21300TK11 |
EAN Code | |
Gestione | |
Validità listino | 01/04/2024 |
