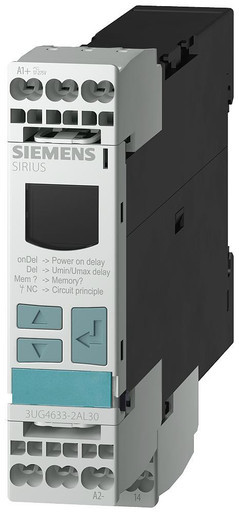

Relè di controllo digitale sorveglianza di tensione, 22.5 mm da 17-275 V AC/DC superamento in positivo e in negativo autoalimentato DC e AC 50 fino a 60 Hz ritardo per bypassare i picchi di disturbo 0,1 ... 20 s Isteresi 0.1 ... 150 V 1 contatto CO con o senza memorizzazione errore morsetto a vite Prodotto successore per 3UG3534, 3UG3535Relè di controllo tensione regolabile in modo digitale SIRIUS 3UG4 per la sorveglianza di tensioni riguardo a sovratensione e sottotensione, ad es. per la protezione di un impianto da danneggiamento, per la protezione da scarica completa della batteria o per il funzionamento di un impianto a partire da una determinata tensione.Impiego in tutto il mondo grazie a certificati internazionali. Il relè può essere impostato a scelta sul superamento di valore limite in positivo o in negativo oppure sul controllo a finestra. Tempi di ritardo e comportamento di RESET parametrizzabili a piacere. Fabbisogno di spazio ridotto nel quadro elettrico grazie alla larghezza costruttiva stretta. Diagnostica affidabile grazie alla visualizzazione di valore reale e segnalazioni di stato. Tutte le esecuzioni con morsetti di collegamento rimovibili.Gli apparecchi sono disponibili oltre che con morsetti a vite anche con morsetti a molla per un collegamento rapido, esente da manutenzione e resistente alle vibrazioni. Gli apparecchi si differenziano in apparecchi autoalimentati e apparecchi alimentati dall'esterno, a scelta con ampio campo di tensione oppure con IO-Link.I molteplici accessori, come ad es. targhette identificative degli apparecchi, piastrine di fissaggio e calotte di copertura, sono uniformi per tutti i relè.Relè SIRIUS - un programma per ogni evenienza.
numero di contatti di chiusura | 0 |
con morsetti amovibili | SI |
tens. alimentaz. pilota nominale Us AC 50 Hz (V) | 17.0-275.0 |
esecuzione del collegamento elettrico | raccordo a vite |
intervallo di misura della tensione 1 (V) | 17-275 |
tens. alimentaz. pilota nominale Us DC (V) | 17-275 |
contiene funz. sottotensione di tensione continua | SI |
sottotensione monofase possibile | SI |
intervallo di misura della tensione 1 (V) | 17-275 |
tipo di tensione del campo di misura | AC/DC |
max. ritardo alla diseccitazione ammesso (s) | 20 |
valore d’intervento tensione (V) | 17-275 |
tipo di tensione per l’azionamento | AC/DC |
sovratensione monofase possibile | SI |
max. ritardo all’eccitazione ammesso (s) | 20 |
contiene funz. sovratensione di tensione continua | SI |
numero di contatti di riposo | 0 |
tens. alimentaz. pilota nominale Us DC (V) | 17-275 |
finestra trifase possibile | NO |
min. ritardo alla diseccitazione impostabile (s) | 0.1 |
sottotensione trifase possibile | NO |
altezza (cm) | 92 |
min. ritardo all’eccitazione impostabile (s) | 0.1 |
numero di contatti invertitori | 1 |
finestra monofase possibile | SI |
tens. alimentaz. pilota nominale Us AC 50 Hz (V) | 17.0-275.0 |
tens. alimentaz. pilota nominale Us AC 60 Hz (V) | 17.0-275.0 |
tens. alimentaz. pilota nominale Us AC 60 Hz (V) | 17.0-275.0 |
sovratensione trifase possibile | NO |
contiene funzione finestra di tensione continua | SI |
valore d’intervento tensione (V) | 17-275 |
larghezza (cm) | 22.5 |
profondità (cm) | 91 |
Area download
Pagina produttore
Scheda tecnica WEB
Scheda tecnica PDF
Immagine 3D
FAQ
Esempio di applicazione
Descrizione prodotto
Pagina produttore
Scheda tecnica WEB
Scheda tecnica PDF
Immagine 3D
FAQ
Esempio di applicazione
Descrizione prodotto
Famiglia | |
---|---|
Famiglia Di Sconto Codice | 5A4 |
Famiglia Di Sconto Descrizione | CE GENERALE B.T. |
Famiglia Statistica Codice | R711 I885 |
Famiglia Statistica Descrizione | RELE' DI CONTROLLO |
Codici | |
Codice produttore | 3UG46331AL30 |
EAN Code | 4011209642478 |
Gestione | |
Validità listino | 01/04/2024 |
