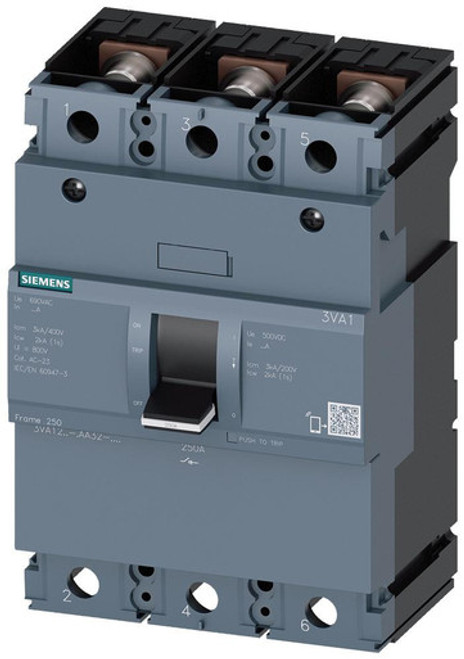

Sezionatore sottocarico 3VA1 IEC Frame 250 a 3 poli SD100, In=250A senza protezione da sovraccarico senza protezione da cortocircuito attacco piatto a viteInterruttori automatici scatolati 3VA1 come varianti di sezionatore sottocarico secondo IEC 60947-3. Gli interruttori automatici scatolati 3VA di Siemens, come parte integrante importante degli apparecchi di protezione SENTRON per applicazioni nell'industria e nell'infrastruttura, offrono, con la variante come sezionatore sottocarico del 3VA1 secondo IEC 60947-3 nella forma costruttiva di interruttore automatico scatolato, la possibilità di scollegare in modo sicuro singole sezioni d'impianto dalla rete. Gli interruttori automatici scatolati 3VA fissano qui standard di riferimento per quanto riguarda flessibilità e molteplicità di accessori. Accessori unificati per più grandezze costruttive di tutte le serie costruttive degli interruttori automatici scatolati 3VA1 e 3VA2. Questa variante dell'interruttore automatico scatolato 3VA si contraddistingue soprattutto per le seguenti caratteristiche: 1. Forma costruttiva compatta. 2. Disponibilità nelle varianti come sezionatore sottocarico secondo IEC 60947-3. 3. Disponibilità di esecuzioni a 3 e 4 poli. 4. In funzione della grandezza costruttiva: Corrente nominale ininterrotta 63 A ... 250 A. 5. Possibilità di montaggio in esecuzione fissa ed esecuzione rimovibile. 6. Accessori interni modulari e facili da montare con molteplici funzioni. 7. Piattaforma omogenea di accessori per tutti gli interruttori automatici scatolati 3VA. www.siemens.com/3VA. Siemens offre una gamma completa di apparecchi di protezione, manovra, misura e controllo, sistemi di quadri di distribuzione nonché interruttori e prese di corrente per una infrastruttura elettrica sicura ed efficiente in edifici residenziali e industriali.
grado di protezione (IP), lato frontale | IP40 |
azionamento a motore opzionale | SI |
sganciatore di tensione opzionale | SI |
numero di contatti ausiliari, contatti di riposo | 0 |
esecuzione come dispositivo di arresto d’emergenza | SI |
adatto per fissaggio frontale a 4 fori | SI |
esecuz. come interruttore di manutenzione/riparazione | SI |
esecuzione dell’elemento di azionamento | Levetta singola |
max. tensione d’esercizio nominale Ue per AC (V) | 690 |
adatto per fissaggio frontale centrale | NO |
numero di contatti ausiliari, invertitori | 0 |
numero di contatti ausiliari, contatti di chiusura | 0 |
tipo di collegamento circuito elettrico principale | collegamento su guida |
azionamento a motore integrato | NO |
bloccabile | NO |
corrente nominale permanente a AC-23, 400V (A) | 250 |
numero di poli | 3 |
esecuzione come interruttore principale | SI |
tipologia costruttiva dell'apparecchio | apparecchio da incasso, tecnica a installazione fissa |
esecuzione come interruttore di sicurezza | SI |
corrente nominale permanente Iu (A) | 250 |
Area download
Manuale tecnico
Scheda tecnica WEB
Scheda tecnica PDF
Immagine 3D
FAQ
Esempio di applicazione
Descrizione prodotto
Manuale tecnico
Scheda tecnica WEB
Scheda tecnica PDF
Immagine 3D
FAQ
Esempio di applicazione
Descrizione prodotto
Famiglia | |
---|---|
Famiglia Di Sconto Codice | 5DV |
Famiglia Di Sconto Descrizione | INTERRUTTORI SCATOLATI SENTRON 3VA |
Famiglia Statistica Codice | 2 |
Famiglia Statistica Descrizione | INTERR. AUTOM. SCATO |
Codici | |
Codice produttore | 3VA12251AA320AA0 |
EAN Code | 4042948800386 |
Gestione | |
Validità listino | 2023/07/01 00:00:00 |
