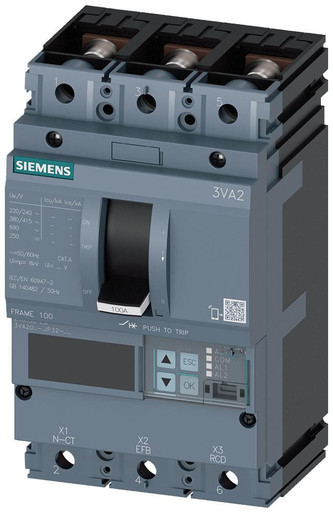

Interruttore automatico 3VA2 IEC Frame 100 Classe del potere di interruzione M Icu=55kA @ 415V a 3 poli, protezione impianto ETU550, LSI, In=63A protezione da sovraccarico Ir=25A...63A protezione da cortocircuito Isd=0,6..10x In, Ii=1,5..12x In protezione del conduttore di neutro opzionale con trasformatore di corrente, fino a 160% attacco piatto a viteInterruttore automatico scatolato 3VA2 con ETU 5ª serie per la protezione impianto. Gli interruttori automatici scatolati 3VA di Siemens, come parte integrante importante dei componenti di protezione SENTRON per applicazioni nell'industria e nell'infrastruttura, offrono un protezione efficace di impianti, avviatori e motori con disinserzione sicura in caso di sovraccarico e cortocircuito. Gli interruttori automatici scatolati 3VA fissano standard di riferimento per quanto riguarda flessibilità e molteplicità di accessori. Accessori unificati per più grandezze costruttive di tutte le serie costruttive degli interruttori automatici scatolati 3VA1 e 3VA2. Questa variante dell'interruttore automatico scatolato 3VA si contraddistingue soprattutto per le seguenti caratteristiche: 1. Forma costruttiva compatta. 2. Disponibili come variante per la protezione impianto e la protezione generatore. 3. Disponibilità di esecuzioni a 3 e 4 poli. 4. Quattro classi di potere di interruzione 55 kA ... 150 kA con 415 V. 5. In funzione della grandezza costruttiva: Corrente nominale 25 A ... 630 A. 6. Possibilità di montaggio in esecuzione fissa, esecuzione rimovibile, esecuzione estraibile. 7. Eccezionale protezione selettiva nell'intervallo di corrente nominale 1: 2,5 e 1:1,6. 8. La serie costruttiva dispone di uno sganciatore elettronico di sovracorrente. 9. Dispone di un display integrato per la visualizzazione del valore di misura. 10. Collegamento di comunicazione opzionale tramite Modbus TCP, Modbus RTU, PROFINET e PROFIBUS. 11. Accessori interni modulari e facili da montare con molteplici funzioni. www.siemens.com/3VA. Siemens offre una gamma completa di apparecchi di protezione, manovra, misura e controllo, sistemi di quadri di distribuzione nonché interruttori e prese di corrente per una infrastruttura elettrica sicura ed efficiente in edifici residenziali e industriali.
azionamento a motore opzionale | SI |
posiz. del collegam. per circuito elettrico principale | davanti |
numero di contatti ausiliari, contatti di riposo | 0 |
esecuzione dell’elemento di azionamento | Levetta singola |
corrente nominale permanente Iu (A) | 63 |
interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 95-756 |
segnalatore di intervento presente | NO |
adatto per montaggio su guida a cappello | SI |
grado di protezione (IP) | IP40 |
azionamento a motore integrato | NO |
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA) | 55 |
numero di contatti ausiliari, invertitori | 0 |
numero di contatti ausiliari, contatti di chiusura | 0 |
protezione dalle dispersioni a terra integrata | NO |
apparecchio completo con unità di sicurezza | SI |
tipologia costruttiva dell'apparecchio | apparecchio da incasso, tecnica a installazione fissa |
tipo di collegamento circuito elettrico principale | 95-756 |
numero di poli | 3 |
montaggio su guida a DIN opzionale | SI |
Manuale tecnico
Area download
Pagina produttore
Scheda tecnica WEB
Scheda tecnica PDF
Immagine 3D
FAQ
Esempio di applicazione
Descrizione prodotto
Area download
Pagina produttore
Scheda tecnica WEB
Scheda tecnica PDF
Immagine 3D
FAQ
Esempio di applicazione
Descrizione prodotto
Famiglia | |
---|---|
Famiglia Di Sconto Codice | 5DV |
Famiglia Di Sconto Descrizione | INTERRUTTORI SCATOLATI SENTRON 3VA |
Famiglia Statistica Codice | 5 |
Famiglia Statistica Descrizione | INTERR. AUTOM. SCATO |
Codici | |
Codice produttore | 3VA20635JP320AA0 |
EAN Code | 4042948801253 |
Gestione | |
Validità listino | 2023/07/01 00:00:00 |
