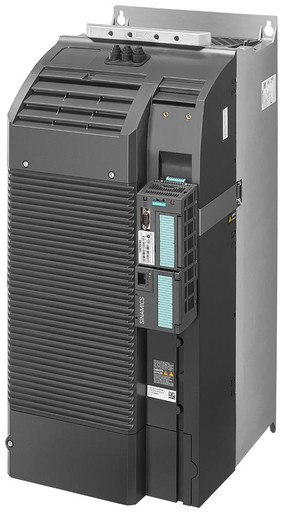

SINAMICS PM330 IP20-FSGX-U-400

SINAMICS G120P Power Module PM330 non filtrato senza chopper di frenatura integrato 3AC380 ... 480V+10/-10% 47 ... 63Hz potenza senza sovraccarico: 200kW a 150% 60 s, 100% 240s potenza sovraccarico ridotto: 250kW a 110% 60s, 100% 240S temperatura ambiente 0 ... +40 °C 1447x 452x 328 (AxLaxP), FSGX grado di protezione IP20 senza Control Unit e BOP pannello di comando approvato per CU230P-2 dalla versione firmware V4.6Power Module SINAMICS Power Module PM330 con grado di protezione IP20 per applicazioni industriali nell'industria di processo per il convertitore di frequenza SINAMICS G120P. I Power Module PM330 sono ottimizzati in modo particolare per semplici applicazioni quali l'azionamento di pompe, ventilatori e compressori con caratteristica di carico crescente a velocità variabile. Grazie allo sfruttamento ottimale dell'energia, soddisfano specialmente le esigenze elevate di efficienza energetica. Ciò si ottiene con l'efficienza molto elevata, comprovata secondo la EN 50598, varie funzioni di risparmio energetico e la regolazione automatica della frequenza impulsi. I Power Module PM330 sono equipaggiati di serie con un filtro antiradiodisturbi conforme ai limiti fissati per la Categoria C3 e grazie all'uso di un filtro di rete esterno rispettano i limiti per l'impiego nel primo ambiente (Cat. C2) secondo EN 61800-3. Se necessario si possono collegare filtri du/dt di diversa potenza oppure un Braking Module. Inoltre è disponibile di serie un collegamento del circuito intermedio. Tutti i componenti di sistema disponibili sono perfettamente adeguati al PM330. In questo modo si possono realizzare soluzioni di quadri elettrici specifici del cliente in modo sicuro e affidabile riducendo l'ingombro grazie alla struttura compatta in armadio. Il PM330 si caratterizza anche per la sua robustezza e e grazie ai componenti e alla verniciatura resistenti ai gas tossici è adatto per l'installazione in ambienti aggressivi. Tutti i connettori e le unità interne sono facilmente raggiungibili. Tramite le reattanze dei uscita si possono realizzare lunghezze variabili dei cavi motore. Qui è anche consentito il collegamento in serie. I Power Module PM330 sono adatti per il collegamento a reti messe a terra TN/TT e a reti IT non messe a terra, ma non per le reti a 690 V con conduttore esterno messo a terra. La Control Unit CU230P'2 prevista per i Power Module PM330 non dispone di funzioni Safety Integrated speciali; tuttavia si possono realizzare funzioni di sicurezza con quadri elettrici esterni. Il Power Module PM330 con grado di protezione IP 20 alimenta motori in una gamma di potenza da 160 kW a 630 kW. Sono disponibili per le grandezze costruttive da GX a JX in un campo di tensione trifase da 380 V a 690 V. Per la scelta del Power Module adatto alle applicazioni si devono utilizzare le seguenti correnti. Con sovraccarico ridotto/low overload (LO), la corrente di carico base IL e con sovraccarico elevato/high overload (HO) la corrente di carico base IH. SINAMICS - la famiglia di azionamenti omogenea per ogni campo d'impiego.
