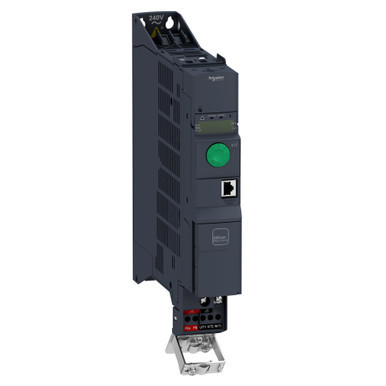

Variatore di velocità ATV320, 0,75kW, 200...240V, 1 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 1 fase - corrente di linea: 8.9 A a 200 V per impiego pesante, 7.5 A a 240 V per impiego pesante - Isc linea presunta: 1 kA - profilo di controllo motore asincrono: flux vector control without sensor, standard, voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: SMS (safe maximum speed), SS1 (safe stop 1), GDL (guard door locking), SLS (safe limited speed), STO (safe torque off) SIL 3 - compatibilità: Modbus, CANopen - scheda opzioni: modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : Profibus DP V1, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profinet, modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : connessione CANopen a cascata RJ45. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
| numero di interfacce HW USB | 0 |
| con collegamento PC | SI |
| numero di interfacce HW seriali RS232 | 0 |
| numero di interfacce HW Industrial Ethernet | 0 |
| supporta protocollo MODBUS | SI |
| supporta il protocollo per EtherNet/IP | SI |
| supporta protocollo PROFIBUS | SI |
| supporta protocollo SUCONET | NO |
| supporta il protocollo per altri sistemi bus | SI |
| tensione di rete (V) | 200-240 |
| max. frequenza d’uscita (Hz) | 599 |
| numero di ingressi analogici | 3 |
| impiego ammesso in ambito residenziale e commerciale | NO |
| supporta il protocollo per LON | NO |
| con elemento di comando | SI |
| numero di ingressi digitali | 6 |
| supporta protocollo INTERBUS | NO |
| supporta protocollo TCP/IP | SI |
| numero di interfacce HW parallele | 0 |
| profondità (cm) | 245 |
| supporta protocollo Data-Highway | NO |
| tensione d’uscita massima (V) | 240 |
| supporta il protocollo per PROFINET IO | SI |
| tolleranza di freq. di rete simmetrica relativa (%) | 5 |
| numero di fasi d’entrata | 1 |
| numero di interfacce HW seriali RS422 | 0 |
| con interfaccia ottica | NO |
| supporta il protocollo per SERCOS | NO |
| tolleranza di tens. rete simmetrica relativa (%) | 10 |
| numero di interfacce HW seriali TTY | 0 |
| supporta protocollo ASI | NO |
| frequenza di rete | 50/60 Hz |
| numero di fasi d’uscita | 3 |
| supporta il protocollo per DeviceNet Safety | NO |
| supporta il protocollo per AS-Interface Safety at Work | NO |
| supporta il protocollo per PROFINET CBA | NO |
| supporta il protocollo per Foundation Fieldbus | NO |
| numero di interfacce HW altre | 1 |
| max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 0.75 |
| numero di interfacce HW seriali RS485 | 1 |
| numero di uscite digitali | 1 |
| corrente di uscita nominale I2N (A) | 4.8 |
| supporta il protocollo per SafetyBUS p | NO |
| tipo di convertitore | inverter a tensione impressa |
| altezza (cm) | 325 |
| grado di protezione (IP) | IP20 |
| numero di uscite analogiche | 1 |
| supporta protocollo DeviceNet | SI |
| impiego ammesso in ambito industriale | SI |
| supporta il protocollo per PROFIsafe | NO |
| protocollo INTERBUS per Safety | NO |
| funzionamento a 4 quadranti possibile | SI |
| max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 0.75 |
| chopper di frenatura integrato | SI |
| larghezza (cm) | 45 |
| numero di interfacce HW PROFINET | 0 |
| supporta protocollo EIB | NO |
| supporta protocollo CAN | 200-240 |
| supporta protocollo per BACnet | NO |
Certificato REACH
Scheda tecnica WEB
Manuale installazione
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Scheda tecnica WEB
Manuale installazione
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | IV01 |
| Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
| Famiglia Statistica Codice | 7 |
| Famiglia Statistica Descrizione | Altivar 320 |
| Codici | |
| Codice produttore | ATV320U07M2B |
| EAN Code | 3606480966347 |
| Gestione | |
| Validità listino | 2023/08/01 00:00:00 |
