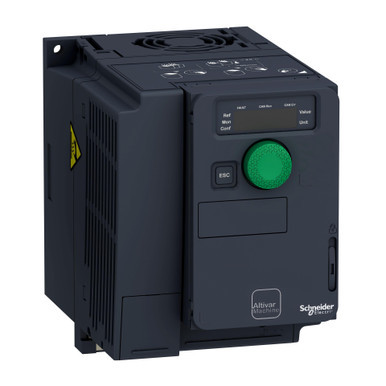

Variatore di velocità ATV320, 2,2kW, 200...240V, 1 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 1 fase - corrente di linea: 18.5 A a 240 V per impiego pesante, 22,1 A a 200 V per impiego pesante - Isc linea presunta: 1 kA - profilo di controllo motore asincrono: voltage/frequency ratio, 5 points, flux vector control without sensor, standard, voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: STO (safe torque off) SIL 3, SMS (safe maximum speed), GDL (guard door locking), SLS (safe limited speed), SS1 (safe stop 1) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : DeviceNet, modulo comunicazione : Profibus DP V1, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Ethernet/IP, modulo comunicazione : Profinet. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
| supporta protocollo INTERBUS | NO |
| grado di protezione (IP) | IP20 |
| supporta protocollo SUCONET | NO |
| numero di interfacce HW parallele | 0 |
| numero di interfacce HW seriali TTY | 0 |
| supporta il protocollo per SERCOS | NO |
| numero di interfacce HW seriali RS485 | 1 |
| profondità (cm) | 158 |
| frequenza di rete | 50/60 Hz |
| con collegamento PC | SI |
| impiego ammesso in ambito industriale | SI |
| supporta il protocollo per altri sistemi bus | SI |
| chopper di frenatura integrato | SI |
| supporta protocollo EIB | NO |
| tolleranza di tens. rete simmetrica relativa (%) | 10 |
| con elemento di comando | SI |
| numero di uscite analogiche | 1 |
| supporta protocollo TCP/IP | SI |
| supporta protocollo PROFIBUS | SI |
| supporta protocollo MODBUS | SI |
| supporta il protocollo per PROFINET IO | SI |
| numero di interfacce HW PROFINET | 0 |
| tipo di protezione (NEMA) | 1 |
| supporta il protocollo per LON | NO |
| supporta protocollo Data-Highway | NO |
| max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 2.2 |
| larghezza (cm) | 105 |
| supporta il protocollo per SafetyBUS p | NO |
| numero di interfacce HW altre | 1 |
| funzionamento a 4 quadranti possibile | SI |
| corrente di uscita nominale I2N (A) | 11 |
| numero di interfacce HW Industrial Ethernet | 0 |
| numero di interfacce HW seriali RS422 | 0 |
| supporta il protocollo per PROFINET CBA | NO |
| tensione di rete (V) | 200-240 |
| tipo di convertitore | inverter a tensione impressa |
| supporta il protocollo per EtherNet/IP | SI |
| numero di ingressi digitali | 6 |
| numero di interfacce HW seriali RS232 | 0 |
| numero di fasi d’entrata | 1 |
| max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 2.2 |
| supporta protocollo per BACnet | NO |
| altezza (cm) | 142 |
| tensione d’uscita massima (V) | 240 |
| supporta protocollo CAN | SI |
| numero di interfacce HW USB | 0 |
| supporta protocollo DeviceNet | SI |
| numero di uscite digitali | 200-240 |
| supporta il protocollo per AS-Interface Safety at Work | NO |
| supporta protocollo ASI | NO |
| numero di ingressi analogici | 3 |
| supporta il protocollo per DeviceNet Safety | NO |
| max. frequenza d’uscita (Hz) | 599 |
| tolleranza di freq. di rete simmetrica relativa (%) | 5 |
| numero di fasi d’uscita | 3 |
| protocollo INTERBUS per Safety | NO |
| supporta il protocollo per Foundation Fieldbus | NO |
| supporta il protocollo per PROFIsafe | NO |
| con interfaccia ottica | NO |
| impiego ammesso in ambito residenziale e commerciale | NO |
Certificato REACH
Manuale installazione
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Manuale installazione
Scheda tecnica WEB
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | IV01 |
| Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
| Famiglia Statistica Codice | 7 |
| Famiglia Statistica Descrizione | Altivar 320 |
| Codici | |
| Codice produttore | ATV320U22M2C |
| EAN Code | 3606480966576 |
| Gestione | |
| Validità listino | 2023/08/01 00:00:00 |
