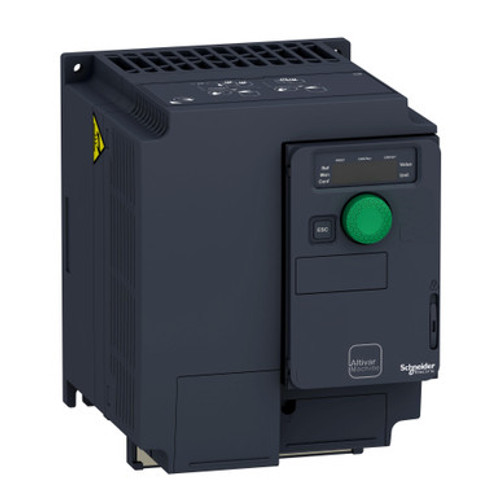

Variatore di velocità ATV320, 2,2kW, 380...500V, 3 phase, compatto. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori asincroni, motori sincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 8 A a 380 V per impiego pesante, 6,1 A a 500 V per impiego pesante - Isc linea presunta: 5 kA - profilo di controllo motore asincrono: voltage/frequency ratio, 2 points, flux vector control without sensor, standard, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: STO (safe torque off) SIL 3, GDL (guard door locking), SLS (safe limited speed), SS1 (safe stop 1), SMS (safe maximum speed) - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : CANopen SUB-D 9, modulo comunicazione : Profibus DP V1, modulo comunicazione : Ethernet/IP, modulo comunicazione : Profinet, modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : EtherCAT RJ45. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
| supporta protocollo SUCONET | NO |
| supporta il protocollo per EtherNet/IP | SI |
| con interfaccia ottica | NO |
| supporta il protocollo per PROFINET IO | SI |
| tensione di rete (V) | 380-500 |
| numero di interfacce HW PROFINET | 0 |
| max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 2.2 |
| frequenza di rete | 50/60 Hz |
| tensione d’uscita massima (V) | 500 |
| numero di uscite digitali | 1 |
| max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 2.2 |
| supporta il protocollo per Foundation Fieldbus | NO |
| impiego ammesso in ambito residenziale e commerciale | NO |
| supporta protocollo PROFIBUS | SI |
| numero di interfacce HW seriali TTY | 0 |
| tipo di convertitore | inverter a tensione impressa |
| numero di ingressi digitali | 6 |
| numero di interfacce HW altre | 1 |
| supporta il protocollo per PROFINET CBA | NO |
| con collegamento PC | SI |
| altezza (cm) | 184 |
| supporta protocollo INTERBUS | NO |
| supporta il protocollo per DeviceNet Safety | NO |
| supporta protocollo TCP/IP | SI |
| chopper di frenatura integrato | SI |
| impiego ammesso in ambito industriale | SI |
| larghezza (cm) | 140 |
| supporta il protocollo per SafetyBUS p | NO |
| tolleranza di freq. di rete simmetrica relativa (%) | 5 |
| supporta protocollo MODBUS | SI |
| max. frequenza d’uscita (Hz) | 599 |
| tolleranza di tens. rete simmetrica relativa (%) | 10 |
| supporta protocollo CAN | SI |
| numero di interfacce HW seriali RS422 | 0 |
| profondità (cm) | 158 |
| supporta il protocollo per PROFIsafe | NO |
| numero di interfacce HW USB | 0 |
| supporta protocollo Data-Highway | NO |
| protocollo INTERBUS per Safety | NO |
| supporta il protocollo per AS-Interface Safety at Work | NO |
| supporta protocollo per BACnet | 380-500 |
| tipo di protezione (NEMA) | 1 |
| supporta il protocollo per altri sistemi bus | SI |
| supporta protocollo DeviceNet | SI |
| funzionamento a 4 quadranti possibile | SI |
| numero di fasi d’entrata | 3 |
| grado di protezione (IP) | IP20 |
| numero di interfacce HW parallele | 0 |
| numero di ingressi analogici | 3 |
| supporta il protocollo per LON | NO |
| numero di interfacce HW Industrial Ethernet | 0 |
| supporta protocollo EIB | NO |
| con elemento di comando | SI |
| numero di interfacce HW seriali RS485 | 1 |
| numero di interfacce HW seriali RS232 | 0 |
| supporta protocollo ASI | NO |
| corrente di uscita nominale I2N (A) | 5.5 |
| numero di uscite analogiche | 1 |
| numero di fasi d’uscita | 3 |
| supporta il protocollo per SERCOS | NO |
