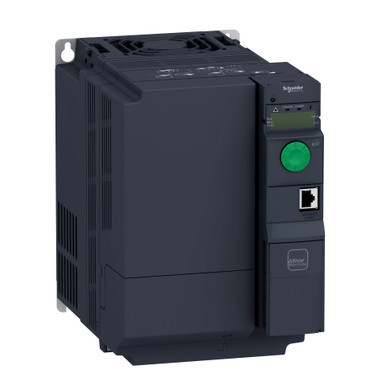

Variatore di velocità ATV320, 7,5kW, 380...500V, 3 phase, book. gamma prodotto: Altivar Machine ATV320 - tipo di prodotto o componente: variatore di velocità - applicazione prodotto: motori sincroni, motori asincroni - filtro EMC: Classe C2 filtro EMC integrato - tipo di raffreddamento: ventola - numero di fasi della rete: 3 fasi - corrente di linea: 25.5 A a 380 V per impiego pesante, 19.6 A a 500 V per impiego pesante - Isc linea presunta: 22 kA - profilo di controllo motore asincrono: flux vector control without sensor, standard, voltage/frequency ratio, 2 points, voltage/frequency ratio - Energy Saving, quadratic U/f, voltage/frequency ratio, 5 points - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con declassamento corrente - funzione di sicurezza: GDL (guard door locking), SLS (safe limited speed), SMS (safe maximum speed), SS1 (safe stop 1), STO (safe torque off) SIL 3 - compatibilità: CANopen, Modbus - scheda opzioni: modulo comunicazione : connessione CANopen a cascata RJ45, modulo comunicazione : EtherCAT RJ45, modulo comunicazione : Ethernet/IP, modulo comunicazione : Ethernet Powerlink, modulo comunicazione : Profinet, modulo comunicazione : CANopen open style morsettiera, modulo comunicazione : DeviceNet, modulo comunicazione : Profibus DP V1, modulo comunicazione : CANopen SUB-D 9. Benefici: con Safety Torque Off e altre quattro funzioni integrate (SS1, SLS, SMS, GDL) per semplificare la certificazione della macchina e la conformità con la Direttiva Macchine 2006/42/EC.. Applicazioni: Le principali applicazioni d'impiego di. Altivar 320 sono: ., Packaging, Gestione materiali, Tessile, Lavorazione materiali, Attuatori meccanici, Sollevamento....
| tolleranza di tens. rete simmetrica relativa (%) | 10 |
| tensione d’uscita massima (V) | 500 |
| tipo di protezione (NEMA) | 1 |
| numero di fasi d’entrata | 3 |
| supporta il protocollo per altri sistemi bus | SI |
| supporta il protocollo per LON | NO |
| profondità (cm) | 232 |
| numero di interfacce HW Industrial Ethernet | 0 |
| larghezza (cm) | 150 |
| supporta protocollo CAN | SI |
| protocollo INTERBUS per Safety | NO |
| numero di interfacce HW seriali RS422 | 0 |
| numero di fasi d’uscita | 3 |
| supporta protocollo ASI | NO |
| supporta protocollo SUCONET | NO |
| supporta il protocollo per AS-Interface Safety at Work | NO |
| numero di interfacce HW altre | 1 |
| numero di interfacce HW PROFINET | 0 |
| numero di ingressi digitali | 6 |
| tipo di convertitore | inverter a tensione impressa |
| supporta protocollo TCP/IP | SI |
| con elemento di comando | SI |
| numero di interfacce HW seriali TTY | 0 |
| supporta protocollo PROFIBUS | SI |
| numero di ingressi analogici | 3 |
| funzionamento a 4 quadranti possibile | SI |
| supporta il protocollo per Foundation Fieldbus | NO |
| chopper di frenatura integrato | SI |
| tensione di rete (V) | 380-500 |
| supporta protocollo EIB | NO |
| impiego ammesso in ambito industriale | SI |
| supporta il protocollo per EtherNet/IP | SI |
| numero di interfacce HW seriali RS485 | 1 |
| numero di interfacce HW seriali RS232 | 0 |
| supporta il protocollo per PROFIsafe | NO |
| supporta protocollo Data-Highway | NO |
| max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 7.5 |
| supporta protocollo per BACnet | NO |
| numero di uscite digitali | 1 |
| supporta il protocollo per DeviceNet Safety | NO |
| max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 7.5 |
| corrente di uscita nominale I2N (A) | 17 |
| impiego ammesso in ambito residenziale e commerciale | NO |
| con collegamento PC | SI |
| numero di interfacce HW USB | 0 |
| altezza (cm) | 232 |
| supporta protocollo INTERBUS | NO |
| supporta il protocollo per SERCOS | NO |
| grado di protezione (IP) | IP20 |
| frequenza di rete | 50/60 Hz |
| supporta il protocollo per PROFINET CBA | NO |
| supporta protocollo DeviceNet | SI |
| supporta il protocollo per SafetyBUS p | NO |
| supporta protocollo MODBUS | SI |
| numero di interfacce HW parallele | 0 |
| max. frequenza d’uscita (Hz) | 599 |
| con interfaccia ottica | NO |
| numero di uscite analogiche | 1 |
| tolleranza di freq. di rete simmetrica relativa (%) | 5 |
| supporta il protocollo per PROFINET IO | SI |
Certificato REACH
Scheda tecnica WEB
Manuale installazione
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
Scheda tecnica WEB
Manuale installazione
Certificazione materiali pericolosi
Istruzioni di smaltimento
Profillo ambientale
Catalogo prodotto
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | IV01 |
| Famiglia Di Sconto Descrizione | Interter Basso di Gamma |
| Famiglia Statistica Codice | 7 |
| Famiglia Statistica Descrizione | Altivar 320 |
| Codici | |
| Codice produttore | ATV320U75N4B |
| EAN Code | 3606480931307 |
| Gestione | |
| Validità listino | 2023/08/01 00:00:00 |
