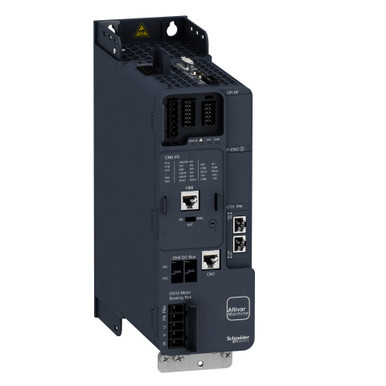

Variatore di velocità, 0,75kW HD, 400 V, 3 fase, ATV340 Ethernet. tipo di prodotto o componente: variatore di velocità - applicazione: macchina - variante: versione standard - applicazione prodotto: motori asincroni, motori sincroni - grado di protezione IP: IP20 conforme a IEC 60529, IP20 conforme a IEC 61800-5-1 - tipo di raffreddamento: convezione forzata - numero di fasi della rete: 3 fasi - potenza motore in kW: 1,1 kW (impiego normale), 0,75 kW (impiego pesante) - potenza motore in hp: 1 hp (impiego pesante), 1,5 hp (impiego normale) - corrente di linea: 2,6 A a 380 V con induttanza di linea esterna (impiego normale), 3,4 A a 380 V senza induttanza di linea (impiego pesante), 1,6 A a 480 V con induttanza di linea esterna (impiego pesante), 1,9 A a 380 V con induttanza di linea esterna (impiego pesante), 2,1 A a 480 V con induttanza di linea esterna (impiego normale), 2,6 A a 480 V senza induttanza di linea (impiego pesante) - Isc linea presunta: 5 kA - potenza apparente: 2,2 kVA a 480 V (impiego normale), 2,2 kVA a 480 V (impiego pesante) - corrente di uscita continua: 2,8 A a 4 kHz (impiego normale), 2,2 A a 4 kHz (impiego pesante) - corrente transitoria massima: 4 A durante 2 s (impiego pesante), 3,1 A durante 60 s (impiego normale), 3,3 A durante 60 s (impiego pesante), 3,8 A durante 2 s (impiego normale) - profilo di controllo motore asincrono: coppia standard costante, coppia standard variabile, modalità coppia ottimizzata - profilo di controllo motore sincrono: motore a magnete permanente, motori a riluttanza - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile. Benefici: .. Applicazioni: Per applicazioni che richiedono elevate performance, nei settori:..
| tolleranza di tens. rete simmetrica relativa (%) | 10 |
| supporta protocollo Data-Highway | NO |
| frequenza di rete | 50/60 Hz |
| supporta il protocollo per AS-Interface Safety at Work | NO |
| supporta il protocollo per LON | NO |
| funzionamento a 4 quadranti possibile | SI |
| supporta il protocollo per SafetyBUS p | NO |
| numero di uscite analogiche | 1 |
| tensione di rete (V) | 380-480 |
| max potenza erogata con carico lineare a tensione d’uscita nominale (kW) | 1.1 |
| supporta protocollo SUCONET | NO |
| numero di interfacce HW parallele | 0 |
| supporta il protocollo per DeviceNet Safety | NO |
| impiego ammesso in ambito industriale | SI |
| numero di interfacce HW PROFINET | 0 |
| supporta il protocollo per SERCOS | NO |
| chopper di frenatura integrato | NO |
| tolleranza di freq. di rete simmetrica relativa (%) | 5 |
| supporta il protocollo per EtherNet/IP | SI |
| numero di interfacce HW seriali RS422 | 0 |
| supporta protocollo PROFIBUS | NO |
| corrente di uscita nominale I2N (A) | 2.6 |
| altezza (cm) | 270 |
| supporta protocollo per BACnet | NO |
| max potenza erogata con carico quadrato a tensione d’uscita nominale (kW) | 1.1 |
| numero di ingressi digitali | 5 |
| profondità (cm) | 232.5 |
| tipo di convertitore | inverter a tensione impressa |
| supporta protocollo CAN | NO |
| supporta il protocollo per PROFIsafe | NO |
| numero di interfacce HW altre | 1 |
| numero di fasi d’uscita | 3 |
| numero di interfacce HW Industrial Ethernet | 2 |
| supporta protocollo ASI | 380-480 |
| supporta il protocollo per PROFINET IO | NO |
| numero di interfacce HW seriali RS485 | 1 |
| con elemento di comando | NO |
| numero di interfacce HW USB | 0 |
| supporta protocollo TCP/IP | SI |
| supporta protocollo MODBUS | SI |
| larghezza (cm) | 85 |
| supporta protocollo INTERBUS | NO |
| protocollo INTERBUS per Safety | NO |
| con interfaccia ottica | NO |
| grado di protezione (IP) | IP20 |
| numero di interfacce HW seriali TTY | 0 |
| supporta il protocollo per PROFINET CBA | NO |
| numero di ingressi analogici | 2 |
| max. frequenza d’uscita (Hz) | 599 |
| con collegamento PC | SI |
| tensione d’uscita massima (V) | 480 |
| numero di interfacce HW seriali RS232 | 0 |
| supporta il protocollo per Foundation Fieldbus | NO |
| supporta protocollo DeviceNet | NO |
| numero di uscite digitali | 2 |
| supporta il protocollo per altri sistemi bus | NO |
| numero di fasi d’entrata | 3 |
| supporta protocollo EIB | NO |
| impiego ammesso in ambito residenziale e commerciale | SI |
Scheda tecnica WEB
Manuale installazione
Certificato REACH
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
Manuale installazione
Certificato REACH
Istruzioni di smaltimento
Certificazione materiali pericolosi
Profillo ambientale
Catalogo prodotto
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | IV02 |
| Famiglia Di Sconto Descrizione | Inverter Medio di Gamma |
| Famiglia Statistica Codice | 7 |
| Famiglia Statistica Descrizione | Altivar 340 |
| Codici | |
| Codice produttore | ATV340U07N4E |
| EAN Code | 3606480966989 |
| Gestione | |
| Validità listino | 2023/08/01 00:00:00 |
