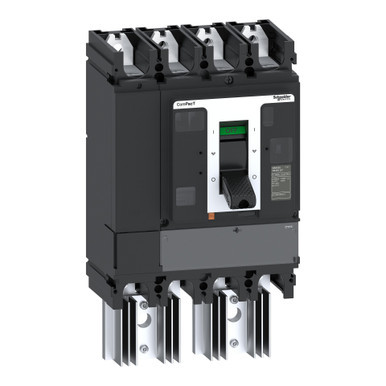

ComPacT NSX 630NA DC EP è un interruttore di manovra-sezionatore 4P (4 poli) progettato per ottimizzare lo spazio e il potere di interruzione. ComPacT NSX DC EP NA è un dispositivo per tensioni CC (tensione operativa fino a 1500 VCC) con prestazioni avanzate (EP). ComPacT NSX DC EP è la scelta ottimale per applicazioni fotovoltaiche e marine. Viene utilizzato per controllare e isolare i circuiti di distribuzione elettrica. Richiede una protezione a monte. La tensione di esercizio è di 1500 VCC. La corrente nominale di breve durata Icw è di 7,56 kA per 1 s. La corrente operativa è di 500 A a 1500 VCC. ComPacT NSX DC EP NA è conforme alle norme internazionali EN/IEC 60947-1 e EN/IEC 60947-3. ComPacT NSX DC EP fa parte del programma Schneider Electric e testimonia il nostro impegno a fornire prestazioni sostenibili ai clienti.
| larghezza (mm) |
255 |
| altezza (mm) |
185 |
| profondità (mm) |
110 |
| numero di contatti ausiliari, contatti di chiusura |
0 |
| numero di contatti ausiliari, contatti di riposo |
0 |
| corrente nominale permanente Iu (A) |
500 |
| numero di poli |
4 |
| tensione d’esercizio nominale (V) |
1500 |
| corrente di corto circuito nominale condizionale Iq (kA) |
150 |
| grado di protezione (IP), lato frontale |
IP30 |
| numero di contatti ausiliari, invertitori |
0 |
| numero di interruttori |
1 |
| bloccabile |
SI |
| azionamento a motore integrato |
NO |
| tipo di collegamento circuito elettrico principale |
Raccordo a vite |
| esecuzione come dispositivo di arresto d’emergenza |
NO |
| esecuzione dell’elemento di azionamento |
Pomello ad ala |
| esecuzione come interruttore principale |
SI |
| esecuzione come interruttore di sicurezza |
NO |
| esecuz. come interruttore di manutenzione/riparazione |
SI |
| resistenza a corrente di breve durata Icw (kA) |
7.56 |
| colore dell’elemento di azionamento |
Nero |
| adatto per fissaggio frontale a 4 fori |
SI |
| adatto per fissaggio frontale centrale |
NO |
| adatto per montaggio distributore |
SI |
| adatto per costruzione intermedia |
NO |
| azionamento a motore opzionale |
SI |
| sganciatore di tensione opzionale |
SI |
| tipologia costruttiva dell'apparecchio |
Apparecchio da incasso, tecnica a installazione fissa |
| esecuzione come invertitore |
NO |
| corrente nominale permanente a AC-23, 400V (A) |
500 |
| Famiglia |
| Famiglia Di Sconto Codice |
SDECBTPSM
|
| Famiglia Di Sconto Descrizione |
Interruttori Media Potenza
|
| Famiglia Statistica Codice |
SDECBTPSMIMS
|
| Famiglia Statistica Descrizione |
Interruttori Scatolati NSX 400-630A
|
| Codici |
| Codice produttore |
SNRC634500D3S
|
| EAN Code |
3606481988713
|
| Gestione |
| Validità listino |
2026-01-01 00:00:00
|
