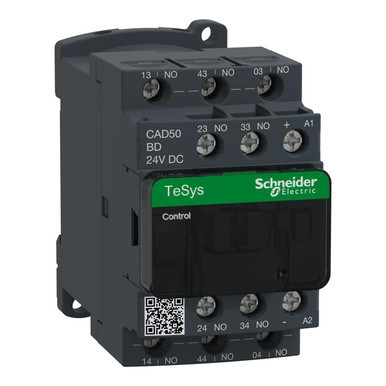

CAD50BD è un relè di controllo TeSys D Schneider Electric per le categorie di utilizzo AC-15 fino a 690V e DC-13 fino a 440V. E' composto da 5 contatti (5NO), una bobina 24V DC con un modulo soppressore di sovratensione integrale e collegamento mediante morsetti a vite. Per applicazioni severe con elevate velocità di funzionamento fino a 10.800 cicli/ora, offre affidabilità e resistenza elevate. Disponibile in tutto il mondo, dispone di certificazione in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed
| tipo di montaggio | Barra DIN/vite |
| larghezza (mm) | 45 |
| altezza (mm) | 77 |
| profondità (mm) | 93 |
| interfaccia | NO |
| numero di contatti ausiliari, contatti di chiusura | 5 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente d’esercizio nominale Ie, 400 V (A) | 10 |
| comando manuale | NO |
| numero di contatti ausiliari, invertitori | 0 |
| tens. alimentaz. pilota nominale Us DC (V) | 24 |
| tipo di tensione d’esercizio | DC |
| con indicatore a LED | NO |
| tensione di commutazione nominale (A) | 0.005 |
| tipo di collegamento circuito elettrico ausiliario | Raccordo a vite |
| num. contatti ausiliari, contatti di riposo, a commutaz. ritardata | 0 |
| num. contatti ausiliari, contatti di chiusura, a commutaz. anticipata | 0 |
| corrente d’esercizio nominale (A) | 10 |
| tensione d’esercizio per DC (V) | 690 |
| tipo di tensione per l’azionamento | DC |
Scheda tecnica - SNRCAD50BD
Catalogo - SNRCAD50BD
Istruzioni - SNRCAD50BD
Progetto REACh - SNRCAD50BD
Declaration DOC CE (Declaration of conformity CE) - SNRCAD50BD
REACh declaration - SNRCAD50BD
RoHS Eur declaration - SNRCAD50BD
Dichiarazione RoHS - SNRCAD50BD
Immagini 360° - SNRCAD50BD
Catalogo - SNRCAD50BD
Istruzioni - SNRCAD50BD
Progetto REACh - SNRCAD50BD
Declaration DOC CE (Declaration of conformity CE) - SNRCAD50BD
REACh declaration - SNRCAD50BD
RoHS Eur declaration - SNRCAD50BD
Dichiarazione RoHS - SNRCAD50BD
Immagini 360° - SNRCAD50BD
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | AUTPEMCP1CTD |
| Famiglia Statistica Codice | AUTPEMCP1CTD |
| Famiglia Statistica Descrizione | TeSys D |
| Codici | |
| Codice produttore | CAD50BD |
| EAN Code | 3389110405583 |
| Gestione | |
| Validità listino | 2026-10-01 00:00:00 |
