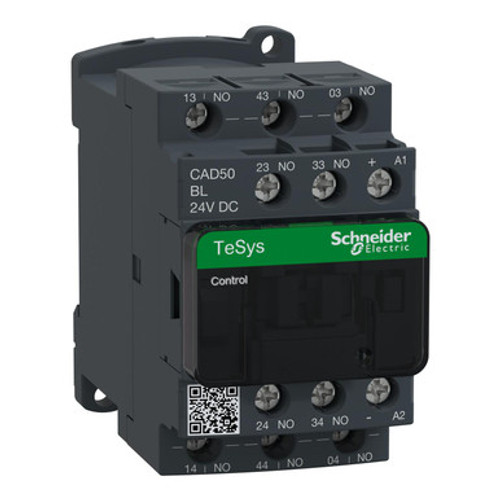

Relè di controllo TeSys D, 5 contatti (5NO), 10A/690V, per il controllo dei carichi elettromagnetici AC-15/DC-13. Dispone di un circuito di controllo DC da 24V a basso consumo, senza consumi allo spunto ed è dotato di un dispositivo di soppressione delle sovratensioni, collegamento mediante morsetti a vite. Per elevati velocità di funzionamento fino a 180 cicli/min e temperatura ambiente -40/+60°C, garantisce affidabilità e durata elevate. Compatto (larghezza 45 mm), per il fissaggio su guida DIN da 35 mm o per il fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine).
| tipo di montaggio | Barra DIN/vite |
| larghezza (mm) | 45 |
| altezza (mm) | 77 |
| profondità (mm) | 93 |
| interfaccia | NO |
| numero di contatti ausiliari, contatti di chiusura | 5 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente d’esercizio nominale Ie, 400 V (A) | 10 |
| comando manuale | NO |
| numero di contatti ausiliari, invertitori | 0 |
| tens. alimentaz. pilota nominale Us DC (V) | 24 |
| tipo di tensione d’esercizio | DC |
| con indicatore a LED | NO |
| tensione di commutazione nominale (A) | 0.005 |
| tipo di collegamento circuito elettrico ausiliario | Raccordo a vite |
| num. contatti ausiliari, contatti di riposo, a commutaz. ritardata | 0 |
| num. contatti ausiliari, contatti di chiusura, a commutaz. anticipata | 0 |
| corrente d’esercizio nominale (A) | 10 |
| tensione d’esercizio per DC (V) | 690 |
| tipo di tensione per l’azionamento | DC |
Scheda tecnica - SNRCAD50BL
Catalogo - SNRCAD50BL
Istruzioni - SNRCAD50BL
Progetto REACh - SNRCAD50BL
Declaration DOC CE (Declaration of conformity CE) - SNRCAD50BL
REACh declaration - SNRCAD50BL
RoHS Eur declaration - SNRCAD50BL
Dichiarazione RoHS - SNRCAD50BL
Immagini 360° - SNRCAD50BL
Catalogo - SNRCAD50BL
Istruzioni - SNRCAD50BL
Progetto REACh - SNRCAD50BL
Declaration DOC CE (Declaration of conformity CE) - SNRCAD50BL
REACh declaration - SNRCAD50BL
RoHS Eur declaration - SNRCAD50BL
Dichiarazione RoHS - SNRCAD50BL
Immagini 360° - SNRCAD50BL
| Famiglia | |
|---|---|
| Famiglia Di Sconto Codice | AUTPEMCP1CTD |
| Famiglia Statistica Codice | AUTPEMCP1CTD |
| Famiglia Statistica Descrizione | TeSys D |
| Codici | |
| Codice produttore | CAD50BL |
| EAN Code | 3389110406962 |
| Gestione | |
| Validità listino | 2026-07-01 00:00:00 |
