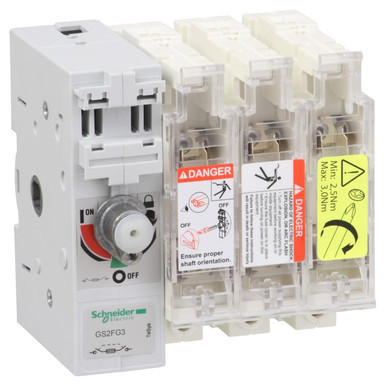

Selettore-sezionatore a fusibile TeSys GS, 3 poli (3P), 50 A/750 V, da utilizzare con collegamenti per fusibili cilindrici NFC di dimensioni 14x51 mm fino a 50 A, per applicazioni motore fino a 25 kW a 400V AC-23. Da dotare di una maniglia esterna di montaggio sul lato sinistro GS2AH (sono disponibili diversi modelli). Fornisce terminali a vite da dotare di calotte terminali 3P, corrente nominale di cortocircuito elevata 100 kA a 400 V. I moduli di contatto ausiliari aggiuntivi GS1AM (montaggio frontale), GS1AN (montaggio laterale), GS1AF (montaggio superiore per segnalazione bruciatura con fusibili con percussore) possono completare l'assemblaggio (da ordinare separatamente). Sono disponibili fusibili cilindrici di tipo aM e gG 14 x 51 mm senza percussori DF2EA, DF2EN e con percussori DF3EA, DF3EN (da ordinare separatamente). Certificazione secondo diverse norme (IEC, Marine).
| adatto per fissaggio a terra |
NO |
| esecuzione dell’elemento di azionamento |
Without actuator |
| posizione dell'elemento di azionamento |
Sinistra |
| potenza d’esercizio nominale per AC-23, 400V (kW) |
25 |
| corrente di corto circuito nominale condizionale Iq (kA) |
100 |
| corrente nominale permanente Iu (A) |
50 |
| resistenza a corrente di breve durata Icw (kA) |
100 |
| esecuzione come interruttore principale |
SI |
| grado di protezione (IP), lato frontale |
IP20 |
| tipo di collegamento circuito elettrico principale |
Screw connection |
| adatto per installazione con sbarra collettrice |
SI |
| numero di poli |
3 |
| con monitoraggio fusibili |
NO |
| esecuzione come interruttore di sicurezza |
NO |
| ingresso del cavo |
sonstige |
| azionamento a motore integrato |
NO |
| esecuzione come dispositivo di arresto d’emergenza |
NO |
| adatto per fissaggio frontale |
NO |
| dotato di connettori |
NO |
| max. tensione d’esercizio nominale Ue per AC (V) |
750 |
| azionamento a motore opzionale |
NO |
| adatto per fusibili |
14x51 mm |
| Famiglia |
| Famiglia Di Sconto Codice |
AUTPEMCP2SEZ
|
| Famiglia Di Sconto Descrizione |
Sezionatori - Sezionatori Fusibilati
|
| Famiglia Statistica Codice |
AUTPEMCP2SEZ
|
| Famiglia Statistica Descrizione |
Sezionatori - Sezionatori Fusibilati
|
| Codici |
| Codice produttore |
GS2FG3
|
| EAN Code |
3389119410885
|
| Gestione |
| Validità listino |
01/04/2025
|
