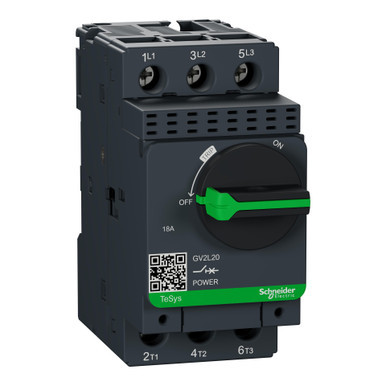

Interruttore per motori TeSys GV, 3 poli (3P), 18 A/ 690 V, per applicazioni di motore a 3 fasi da 7,5 kW a 400 V. Fornisce una protezione magnetica con un livello di intervento a 13 xIn, un'elevata capacità di interruzione Icu 50 kA a 400 V. Collegamento mediante morsetti a vite. Controllo Start-Stop tramite manovra rotativa garantito per 100000 cicli AC-3. Per completare la protezione del motore, utilizzarlo in combinazione con un relè di sovraccarico termico LRD21 (da ordinare separatamente). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC, Marine).
| potenza d’esercizio nominale per AC-3, 230 V (kW) |
4 |
| larghezza (mm) |
45 |
| tecnica di intervento |
Magnetico |
| grado di protezione (IP) |
IP20 |
| tipo di collegamento circuito elettrico principale |
Raccordo a vite |
| corrente nominale permanente Iu (A) |
18 |
| con interruttore ausiliario integrato |
NO |
| con protezione termica |
NO |
| altezza (mm) |
89 |
| profondità (mm) |
97 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) |
7.5 |
| con sganciatore di minima tensione integrato |
NO |
| numero di poli |
3 |
| potenza dissipata (W) |
1.8 |
| sensibile a guasto di fase |
SI |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) |
18 |
| esecuzione dell’elemento di azionamento |
Manopola |
| tensione d’esercizio nominale (V) |
690 |
| tipologia costruttiva dell'apparecchio |
Apparecchio completo nell'alloggiamento |
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) |
50 |
| Famiglia |
| Famiglia Di Sconto Codice |
AUTPEMSVM
|
| Famiglia Di Sconto Descrizione |
Salvamotori
|
| Famiglia Statistica Codice |
AUTPEMSVMGVB
|
| Famiglia Statistica Descrizione |
Gamma GV + Power Pact B
|
| Codici |
| Codice produttore |
SNRGV2L20
|
| EAN Code |
3389110213294
|
| Gestione |
| Validità listino |
01/10/2025
|
