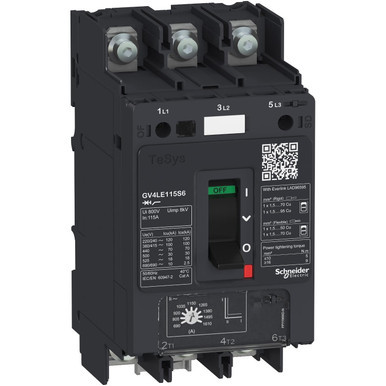

Interruttore per motori TeSys GV, 3 poli (3P), 7 A/ 690 V, per la protezione dei motori a 3 fasi 1,5-3 kW a 400 V. Fornisce protezione magnetica, capacità di interruzione Icu 100 kA a 400 V, controllo Start-Stop tramite leva, collegamento per sbarre o cavi con connettori. Protezione magnetica regolabile tramite quadrante, range regolazione 6-14. Mette a disposizione posizioni interne per ulteriori blocchi di contatto ausiliari (OF, SD) e sganciatori di tensione (MN, MX). Da utilizzare in associazione a un relè di sovraccarico termico di classe 10 o 20 per la protezione completa del motore. Certificazione secondo diverse norme (IEC, CCC, EAC, Marine).
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) |
100 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) |
42 |
| profondità (mm) |
116 |
| tipologia costruttiva dell'apparecchio |
Apparecchio completo nell'alloggiamento |
| con protezione termica |
NO |
| tecnica di intervento |
Magnetico |
| con sganciatore di minima tensione integrato |
NO |
| altezza (mm) |
155 |
| larghezza (mm) |
81 |
| tipo di collegamento circuito elettrico principale |
Raccordo a vite |
| tensione d’esercizio nominale (V) |
690 |
| sensibile a guasto di fase |
NO |
| corrente nominale permanente Iu (A) |
7 |
| numero di poli |
3 |
| con interruttore ausiliario integrato |
NO |
| potenza d’esercizio nominale per AC-3, 230 V (kW) |
1.5 |
| potenza dissipata (W) |
18.3 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) |
3 |
| esecuzione dell’elemento di azionamento |
Levetta singola |
| grado di protezione (IP) |
IP40 |
| Famiglia |
| Famiglia Di Sconto Codice |
AUTPEMSVM
|
| Famiglia Di Sconto Descrizione |
Salvamotori
|
| Famiglia Statistica Codice |
AUTPEMSVMGVB
|
| Famiglia Statistica Descrizione |
Gamma GV + Power Pact B
|
| Codici |
| Codice produttore |
SNRGV4LE07S6
|
| EAN Code |
3606481310019
|
| Gestione |
| Validità listino |
01/10/2025
|
