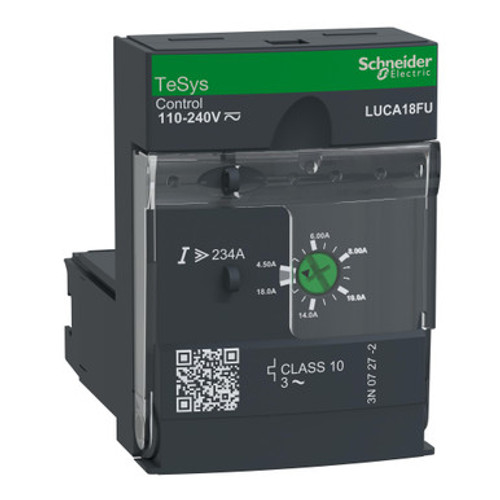

Unità di controllo standard TeSys U da inserire nelle basi di potenza LUB32, LUB32, LUB38 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 7,5 kW a 400 V. Fornisce protezione completa ai motori con corrente nominale Ir 4,5-18A (Ir regolabile), classe di intervento per sovraccarico 10, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Da utilizzare con una tensione di 110-240V AC / 110-220V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
| larghezza (mm) | 45 |
| altezza (mm) | 66 |
| profondità (mm) | 60 |
| con trasformatore | NO |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 7.5 |
| numero di punti di comando | 0 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| adatto per arresto d’emergenza | NO |
| corrente d’esercizio nominale Ie (A) | 4.5 |
| numero di segnalatori luminosi | 0 |
| interv. regolaz. sganciatore di sovraccarico (A) | 4.5 |
| supporta il protocollo per LON | NO |
| supporta protocollo TCP/IP | NO |
| supporta protocollo ASI | NO |
| supporta protocollo PROFIBUS | NO |
| supporta protocollo CAN | NO |
| supporta protocollo INTERBUS | NO |
| supporta protocollo MODBUS | NO |
| supporta protocollo Data-Highway | NO |
| supporta protocollo DeviceNet | NO |
| supporta protocollo SUCONET | NO |
| supporta il protocollo per altri sistemi bus | NO |
| reset esterno possibile | NO |
| montaggio su guida portante possibile | SI |
| tens. alimentaz. pilota nominale Us AC 50 Hz (V) | 110 |
| tens. alimentaz. pilota nominale Us AC 60 Hz (V) | 110 |
| tens. alimentaz. pilota nominale Us DC (V) | 110 |
| grado di protezione (IP) | IP40 |
| supporta il protocollo per SERCOS | NO |
| protocollo INTERBUS per Safety | NO |
| classe di intervento | CLASS 10 |
| con attivatore di corto circuito | SI |
| con fusibile | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuz. collegam. elettrico per circuito corrente ausiliaria e di comando | Raccordo a vite |
| supporta il protocollo per AS-Interface Safety at Work | NO |
| supporta il protocollo per DeviceNet Safety | NO |
| supporta il protocollo per EtherNet/IP | NO |
| supporta il protocollo per Foundation Fieldbus | NO |
| supporta il protocollo per PROFINET CBA | NO |
| supporta il protocollo per PROFINET IO | NO |
| supporta il protocollo per PROFIsafe | NO |
| supporta il protocollo per SafetyBUS p | NO |
| tipo di tensione per l’azionamento | AC/DC |
| tipo di avviatore motore | Altro |
| potenza d’eserc. nominale per AC-3, 230 V, 3 fasi (kW) | 7.5 |
| potenza nominale, 460 V, 60 Hz, 3 fase (kW) | 9 |
| potenza nominale, 575 V, 60 Hz, 3 fase (kW) | 15 |
| corrente d’esercizio nominale per AC-3, 400 V (A) | 18 |
| temp. ambiente, limite superiore senza limitaz. (°C) | 70 |
| protezione da sovraccarico a compensazione termica | SI |
| corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V (A) | 18 |
| corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V (A) | 4.5 |
| corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V (A) | 4.5 |
| corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V (A) | 18 |
| tipo coordinamento secondo IEC 60947-4-3 | Classe 2 |
