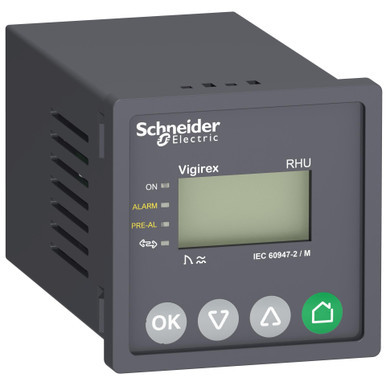

RHU è un relè di protezione differenziale con montaggio sul pannello frontale. Protegge da contatti diretti o indiretti, pericoli di incendi e motori. Misura la corrente differenziale in un impianto elettrico tramite il toroide associato. Sgancia l'interruttore associato quando la corrente di funzionamento residua impostata viene superata. Può attivare un allarme e un pre-allarme. La tensione di alimentazione operativa è di 220/240 VCA 50/60 Hz e la sensibilità della corrente è compresa tra 30 mA e 30 A. Il ritardo è regolabile da 0 a 4,5 s. È installato su un quadro del pannello frontale e il grado di protezione è IP40. Deve essere associato a un toroide Schneider Electric compatibile. È conforme alle norme IEC 60755, IEC 60947-2, Allegato M e IEC 60947-5-1.
| larghezza (mm) |
72 |
| funzione |
Per reti a corrente alternata |
| altezza (mm) |
72 |
| profondità (mm) |
117 |
| intervallo di misura corrente (A) |
0.015 |
| intervallo di misura della tensione (V) |
0 |
| tipo di tensione di alimentazione |
AC |
| alimentazione elettrica esterna necessaria |
SI |
| con morsetti amovibili |
SI |
| salvataggio errori possibile |
SI |
| visualizzazione della corrente differenziale |
SI |
| esecuzione del collegamento elettrico |
Raccordo a innesto |
| tipo di tensione d’esercizio |
AC |
| tensione di commutazione nominale (A) |
8 |
| frequenza d’esercizio nominale (Hz) |
50 |
| tensione di alimentazione per AC 50 Hz (V) |
220 |
| tensione di alimentazione per AC 60 Hz (V) |
220 |
| max. ritardo all’eccitazione ammesso (s) |
4.5 |
| min. ritardo all’eccitazione impostabile (s) |
0 |
| soglia d’intervento intensità di corrente 1 (mA) |
0.03 |
| tensione d’esercizio per AC 50 Hz (V) |
220 |
| tensione d’esercizio per AC 60 Hz (V) |
220 |
| numero di contatti di riposo |
0 |
| numero di contatti di chiusura |
2 |
| numero di contatti invertitori |
1 |
| Famiglia |
| Famiglia Di Sconto Codice |
SDECBTPSM
|
| Famiglia Di Sconto Descrizione |
Interruttori Media Potenza
|
| Famiglia Statistica Codice |
SDECBTPSMRDV
|
| Famiglia Statistica Descrizione |
Rele Differenziali VigiPacT
|
| Codici |
| Codice produttore |
SNRLV481001
|
| EAN Code |
3606485434704
|
